Como trocar painéis antigos por novos no sistema solar

Resposta rápida

Quando um módulo de uma string queima ou quebra e o modelo original não existe mais, dá para substituir por um módulo moderno de potência diferente, desde que se respeite uma regra elétrica: numa ligação em série, a corrente da string é limitada pelo módulo de menor corrente, que funciona como um funil. Por isso o módulo novo precisa ter corrente de curto-circuito (Isc) e de máxima potência (Imp) iguais ou maiores que as do módulo antigo, e o mesmo número de células. Feito assim, a mistura é segura e a perda é desprezível. Feito ao contrário, com um módulo de corrente menor, a string inteira cai. Quando não dá para casar os parâmetros, otimizadores de potência ou microinversores isolam o problema.

Introdução

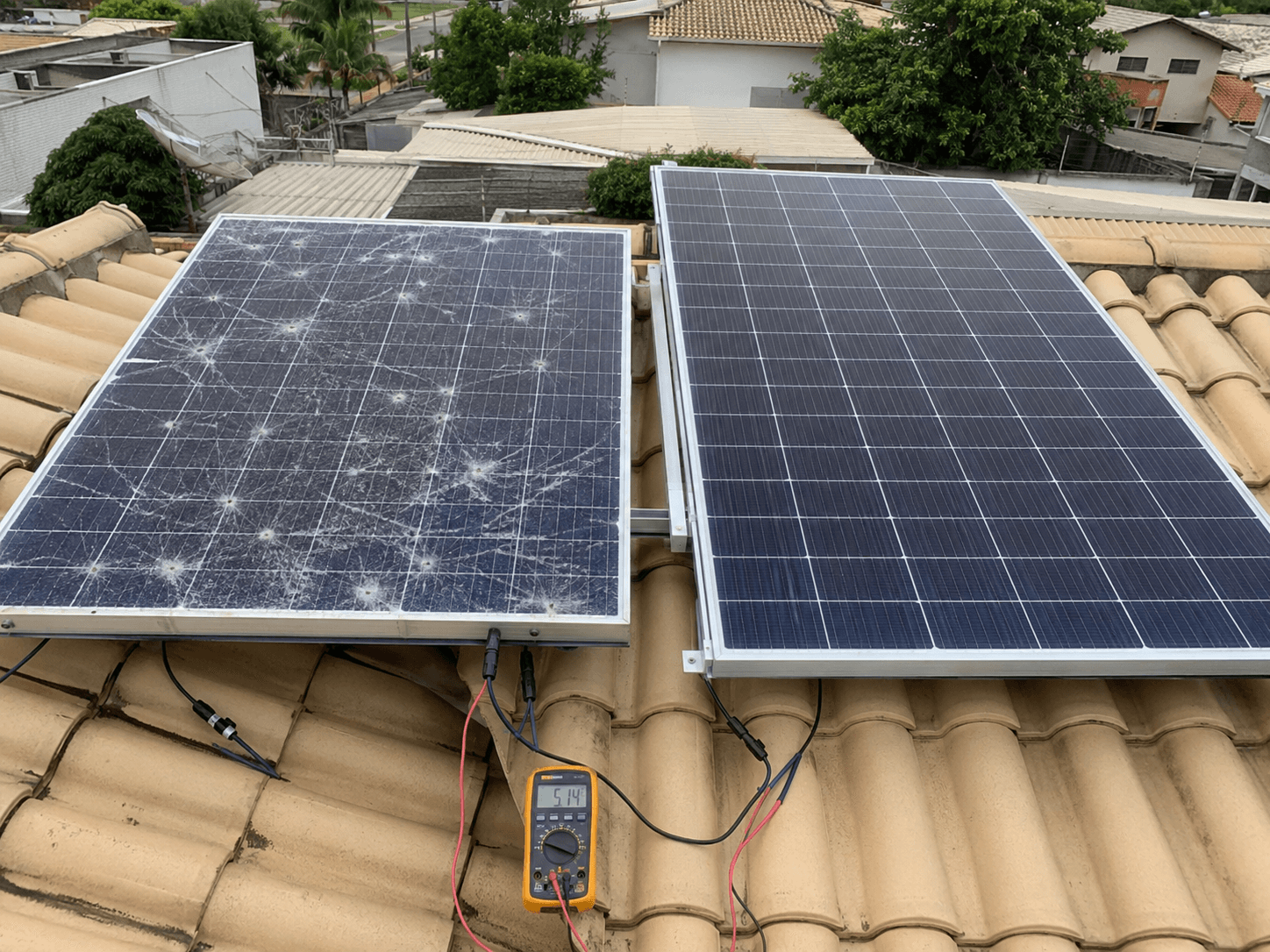

O problema é cada vez mais comum no Brasil. Um módulo quebra por granizo ou queima com o tempo, mas o painel original, um 335 W ou 400 W PERC de alguns anos atrás, saiu de linha. O mercado hoje só vende módulos de 550 W ou mais, com parâmetros elétricos diferentes. O integrador de O&M fica com o receio de misturar potências diferentes na mesma string e derrubar a eficiência ou causar dano ao sistema.

Esse receio é meio certo e meio errado, e a diferença está na física da ligação em série. Misturar módulos de potências diferentes pode, sim, derrubar a geração da string inteira, mas apenas se for feito na direção errada. Feito com o critério correto, a substituição é segura e a perda é irrelevante, mesmo com uma diferença grande de potência entre o módulo novo e os antigos.

Este artigo explica por que a string vira um funil no mismatch, qual é a regra de ouro para escolher o módulo substituto pelo datasheet, e quais soluções técnicas resolvem o desbalanceamento quando não há como casar os parâmetros. O objetivo é o integrador fazer a troca com segurança, sem trocar a string inteira por medo.

1. O efeito mismatch: por que a string vira um funil

Mismatch, ou descasamento, é a diferença de geração entre módulos de um mesmo arranjo. Numa string, os módulos são ligados em série, e a regra elétrica dessa ligação é implacável: a mesma corrente passa por todos os módulos. Como consequência, a corrente da string inteira é limitada pelo módulo de menor capacidade de corrente.

É esse o efeito funil. Se um módulo da série entrega menos corrente que os demais, seja por ser de menor potência, por sombra ou por degradação, ele puxa todos os outros para o seu nível. Os módulos mais potentes não conseguem operar no seu ponto de máxima potência individual, porque a corrente é forçada a ser igual à do elo mais fraco. O sistema deixa de entregar o que a soma dos módulos poderia gerar.

O impacto não é pequeno. As perdas por mismatch giram em torno de 10% da potência em situações comuns, e um único módulo limitando a string pode representar quedas na casa de 20% na geração daquele conjunto. É por isso que o parâmetro que decide a substituição não é a potência em watts, e sim a corrente.

Um ponto que reduz o medo do dano: dentro dos limites elétricos do inversor, o mismatch por mistura de potências é, na prática, um problema de perda de geração, não de destruição de equipamento. O risco real de dano vem de outros fatores, como ultrapassar a tensão máxima de entrada do inversor com a string, e não da simples diferença de potência entre módulos bem casados em corrente.

2. Regras de ouro da substituição

A escolha do módulo substituto se resolve no datasheet, em três parâmetros. A potência em watts é o critério menos importante.

A primeira regra é o mesmo número de células. Módulos com o mesmo número de células têm tensões (Voc e Vmp) próximas, o que mantém o módulo novo alinhado ao ponto de operação da string. Trocar por um módulo com número de células diferente desloca a tensão e agrava o descasamento.

A segunda regra, e a mais importante, é a corrente. A corrente de curto-circuito (Isc) e a corrente de máxima potência (Imp) do módulo novo devem ser iguais ou maiores que as do módulo antigo. Como Isc e Imp variam de forma proporcional com a potência do módulo, na prática o substituto de potência igual ou um pouco maior atende, desde que o datasheet confirme a corrente maior ou igual.

O motivo é o funil. Se o módulo novo tem corrente maior, ele não limita nada: a string continua operando na corrente dos módulos antigos, e o novo apenas trabalha um pouco abaixo do seu máximo, uma perda que fica só nele e é irrelevante. A string mantém uma curva limpa, com um único ponto de máxima potência que o inversor rastreia normalmente. Já se o módulo novo tem corrente menor, ele vira o elo fraco e puxa a string inteira para baixo, criando inclusive uma curva com dois pontos de máxima potência que confunde o rastreamento do inversor. Por isso a corrente do substituto nunca deve ser inferior à do original.

A terceira regra é a tensão dentro dos limites do inversor. Um módulo moderno pode ter Voc mais alta; é preciso conferir que a tensão da string na temperatura mínima do local não ultrapasse a tensão máxima de entrada do inversor. Um exemplo real de substituição válida: um módulo original de 335 W com 72 células trocado por um de 390 W, também de 72 células, com Isc maior (cerca de 10,1 A contra 9,5 A) e Voc dentro da faixa. A diferença de potência é grande, mas a troca é segura porque a corrente é maior e a tensão se mantém compatível.

3. Soluções técnicas de contorno

Quando não há módulo substituto que case os parâmetros, ou quando o mismatch já é grande demais, três soluções resolvem o desbalanceamento sem trocar toda a usina.

A primeira é reorganizar as strings. Em sistemas com várias strings, o módulo diferente pode ser realocado para uma string própria ou para um MPPT separado, isolando o funil dos módulos casados. Agrupar módulos de corrente semelhante na mesma série mantém cada string operando no seu ponto ótimo. É a solução de menor custo, quando a topologia do sistema permite.

A segunda é o otimizador de potência. O otimizador é um conversor CC-CC instalado no módulo problemático (ou em todos), que faz o rastreamento de máxima potência individual daquele painel (DMPPT). Com ele, o módulo diferente opera no seu próprio ponto ótimo sem arrastar a string, eliminando a perda por mismatch. Produtos de otimizador add-on para retrofit, que se instalam por módulo em sistemas já existentes, tornam essa a solução natural para O&M sem refazer o projeto.

A terceira é a transição para microinversores. Com MPPT independente por módulo, o microinversor elimina de vez o funil da série, porque não há mais ligação em série entre painéis desiguais. É a solução mais completa e definitiva, e a mais indicada quando o sistema já teria de ser repensado, ao custo de ser a mais cara das três.

A escolha entre as três depende do porte do sistema, de quantos módulos estão descasados e do orçamento do cliente. Para uma troca pontual, casar o datasheet ou usar um otimizador no módulo novo costuma resolver. Para um sistema com mismatch generalizado por envelhecimento, a arquitetura MLPE (eletrônica de potência no nível do módulo, do inglês Module-Level Power Electronics) passa a fazer sentido.

Como o Soffcal se encaixa

Este é um trabalho de O&M e engenharia elétrica de string, feito no datasheet e no campo pelo integrador. O Soffcal não faz a análise de mismatch nem escolhe o módulo substituto; essa decisão é do projetista, sobre os parâmetros de corrente e tensão discutidos aqui.

Onde a plataforma entra é quando a solução vira um novo dimensionamento: uma ampliação do sistema, a migração para microinversores ou a inclusão de baterias no mesmo projeto. Nesses casos, o Soffcal calcula a base, potência mínima de inversor, banco de baterias LFP e geração dos painéis, e gera a proposta comercial. Para a troca pontual de um módulo, porém, o que resolve é a regra do datasheet, não o software de dimensionamento.

Perguntas frequentes

Posso misturar painéis de potências diferentes na mesma string?

Sim, desde que o módulo de potência diferente tenha corrente de curto-circuito (Isc) e de máxima potência (Imp) iguais ou maiores que as dos demais, e o mesmo número de células. Numa ligação em série, a corrente é limitada pelo módulo de menor corrente, então o substituto nunca pode ter corrente menor, ou puxa a string inteira para baixo.

Misturar módulos diferentes danifica o sistema?

Dentro dos limites do inversor, o efeito do mismatch por mistura de potências é perda de geração, não destruição. O dano acontece por outros fatores, como ultrapassar a tensão máxima de entrada do inversor. Com módulos bem casados em corrente e a tensão da string dentro da faixa do inversor, a mistura é segura.

Qual parâmetro é mais importante ao substituir um painel queimado?

A corrente, não a potência em watts. O módulo substituto deve ter Isc e Imp iguais ou maiores que os do original, para não virar o elo fraco da string. Além disso, precisa ter o mesmo número de células, para manter a tensão alinhada, e a tensão total da string deve respeitar o limite do inversor.

E se não existir módulo com corrente compatível?

Aí entram as soluções de contorno: realocar o módulo diferente para uma string ou MPPT separado, instalar um otimizador de potência nele para isolar o mismatch, ou migrar para microinversores com MPPT independente por módulo. O otimizador add-on é a opção mais prática para retrofit em O&M.

Por que esse problema está mais comum no Brasil?

Porque os sistemas da primeira onda de instalações estão envelhecendo e sofrendo com eventos como granizo, enquanto os módulos originais (335 W, 400 W PERC) saíram de linha. O mercado atual vende módulos de 550 W ou mais, com parâmetros elétricos diferentes, o que força o integrador de O&M a lidar com a substituição por potências distintas.

Conclusão

Trocar um módulo queimado por um moderno de potência diferente não é o problema que muitos temem. O problema é fazer isso sem olhar a corrente. Numa string em série, quem manda é o módulo de menor corrente, então a regra é simples: o substituto precisa de Isc e Imp iguais ou maiores que os do original, mesmo número de células e tensão dentro do limite do inversor.

Respeitada essa regra, a mistura é segura mesmo com diferença grande de watts. Quando os parâmetros não casam, otimizadores ou microinversores isolam o descasamento sem refazer a usina. O integrador que domina isso resolve a troca com uma peça, em vez de propor a substituição da string inteira por insegurança, e transforma um problema de O&M em serviço bem executado.
