Sistema off-grid para bomba d'água: direto ou com bateria

Resposta rápida

Existem dois caminhos para sustentar uma bomba d'água com energia solar off-grid, e eles resolvem problemas diferentes. O primeiro é o bombeamento solar direto: os painéis ligam direto na bomba através de um inversor de frequência (drive solar), que ajusta a rotação da bomba conforme a quantidade de sol, protegendo o motor e dispensando bateria. A água bombeada durante o dia fica guardada em um reservatório, que faz o papel de armazenamento. O segundo é o sistema com bateria ligado à rede local: a bateria e a rede sustentam a bomba, e outros equipamentos, quando o sol não basta ou à noite, garantindo funcionamento a qualquer hora. A escolha depende de uma pergunta simples: o cliente pode bombear só quando tem sol e estocar água, ou precisa de vazão a qualquer hora e de energia para outras cargas.

Introdução

Bombear água é uma das aplicações mais rentáveis da energia solar no meio rural. Poço, açude, rio, cisterna: onde a rede não chega ou é cara e instável, o sol substitui o diesel e a conta de luz. Mas há uma decisão de projeto que muda tudo, e que o integrador precisa dominar para não vender o sistema errado: bombear direto do sol ou usar bateria.

Essa decisão não é sobre qual é melhor no absoluto. É sobre o que o cliente precisa. Um produtor que só quer encher um reservatório durante o dia tem a solução mais simples e barata possível. Um cliente que precisa de água a qualquer hora, ou que quer aproveitar o mesmo sistema para alimentar a casa e outros equipamentos, precisa de uma arquitetura diferente, com bateria e conexão à rede.

Este artigo detalha as duas arquiteturas, o papel do inversor de frequência que protege a bomba, os parâmetros de dimensionamento que realmente importam (vazão, altura manométrica, tipo de bomba), e quando cada solução faz sentido. O objetivo é o integrador escolher a arquitetura certa e não superdimensionar nem entregar um sistema que não atende.

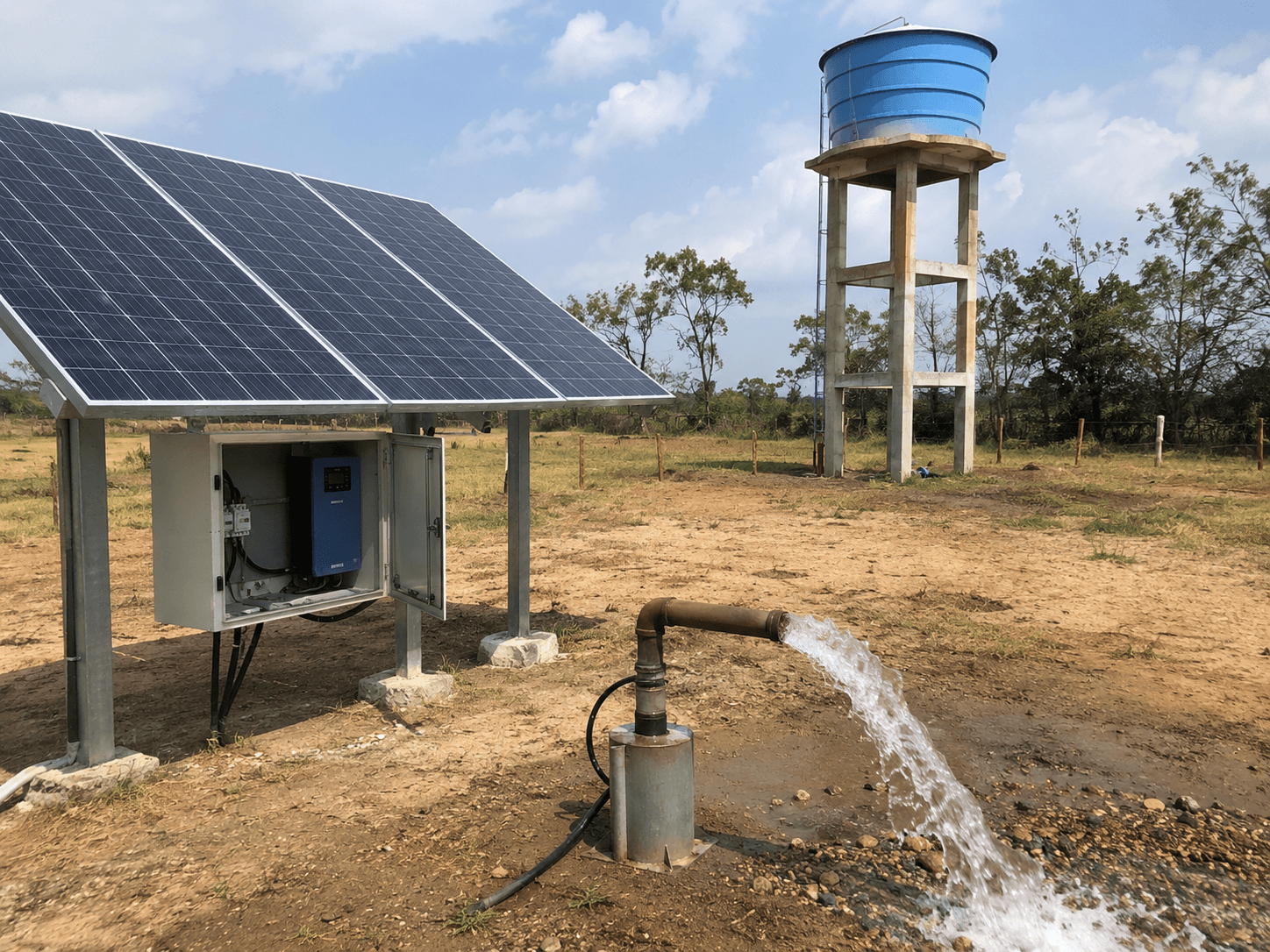

Bombeamento solar direto: sem bateria, com inversor de frequência

No bombeamento solar direto, os painéis alimentam a bomba sem passar por bateria. Entre os painéis e a bomba fica um inversor de frequência específico para bombeamento, também chamado de drive solar ou inversor de bombeamento. É ele que torna a arquitetura viável.

A função do inversor de frequência é ajustar a rotação da bomba à energia disponível. Ao longo do dia, a irradiação solar varia: fraca de manhã, forte ao meio-dia, fraca ao entardecer. O drive solar acompanha essa variação e ajusta a frequência (e portanto a rotação e a vazão) da bomba conforme a potência que os painéis entregam naquele instante, usando o rastreamento de máxima potência (MPPT) para extrair o melhor dos módulos. Quando há muito sol, a bomba gira rápido e a vazão é alta; quando o sol cai, ela reduz suavemente em vez de desligar de golpe.

Esse ajuste é o que protege o motor da bomba. Sem o inversor, uma bomba ligada direto em painéis receberia tensão e corrente instáveis, ligaria e desligaria a cada nuvem e sofreria com subtensão, o que queima o motor. O drive solar entrega proteções de subtensão, sobretensão, sobrecarga, curto-circuito e funcionamento a seco, e é justamente a solução para o problema de queima de bomba em locais de rede fraca ou muito variável.

O armazenamento, nessa arquitetura, é a própria água. Como não há bateria, a estratégia é bombear durante o dia e guardar a água em um reservatório elevado, de onde ela sai por gravidade quando for preciso. O reservatório é a bateria do sistema, só que estocando água em vez de energia, e sai muito mais barato. A contrapartida é que a vazão é variável e não há bombeamento à noite, então essa solução não serve para aplicações que exigem vazão constante e ininterrupta.

Há ainda uma variação da mesma arquitetura: muitos drives de bombeamento são híbridos CA/CC e aceitam uma entrada auxiliar da rede ou de um gerador. Assim, quando o sol não basta, o sistema completa com a rede ou o gerador para manter a bomba operando, sem bateria. É um meio-termo entre o direto puro e o sistema com bateria.

Sistema com bateria ligado à rede local

O segundo caminho é o sistema com bateria conectado à rede do local. Aqui a lógica muda: a bomba, e opcionalmente outras cargas, são alimentadas por um conjunto de solar, bateria e rede, gerenciado por um inversor híbrido.

O funcionamento cobre as lacunas do bombeamento direto. Durante o dia, o solar alimenta a bomba e carrega a bateria. Quando o sol não é forte o bastante, ou à noite, a bateria assume e mantém a bomba funcionando. Se nem o solar nem a bateria bastam, a rede local complementa. O resultado é vazão a qualquer hora, independente da variação do sol, que é o que o bombeamento direto não entrega.

A vantagem que amplia o escopo é o compartilhamento do sistema. Como já existe bateria e inversor, o mesmo conjunto pode sustentar não só a bomba, mas também a casa, o curral, a ordenha, a câmara fria e qualquer outra carga do local. O cliente deixa de ter um sistema só de bombeamento e passa a ter um sistema de energia da propriedade, do qual a bomba é uma das cargas. Pode-se, inclusive, dedicar a bateria só à bomba, se a prioridade for garantir o bombeamento contínuo e nada mais.

A contrapartida é o custo e a complexidade. Bateria encarece o sistema e exige dimensionamento cuidadoso, com atenção à corrente de partida da bomba, que é várias vezes a corrente de regime e precisa ser suportada pelo inversor e pela bateria sem desarme. Por isso essa arquitetura se justifica quando há necessidade real de vazão fora do horário solar ou de alimentar outras cargas, e não quando um reservatório resolveria.

Como escolher: as perguntas que definem a arquitetura

A decisão entre as duas arquiteturas se resolve com poucas perguntas objetivas, todas do lado da necessidade do cliente, não do equipamento.

A primeira: o cliente pode bombear só de dia e estocar água? Se um reservatório com um a três dias de reserva atende o consumo, o bombeamento direto é a solução, mais simples e barata. Se a aplicação exige vazão contínua, sem depender do sol, o sistema com bateria entra.

A segunda: o sistema é só para a bomba ou para mais cargas? Se é só bombeamento, o direto quase sempre vence. Se o cliente quer aproveitar para a casa e outros equipamentos, a bateria já se justifica pelo conjunto.

A terceira: há rede no local? Onde não há rede nenhuma, o direto com reservatório ou o off-grid com bateria são as opções. Onde há rede, mesmo que fraca, o sistema com bateria ligado à rede ganha a retaguarda da concessionária, e o drive híbrido CA/CC vira alternativa.

A regra prática: o bombeamento direto é o padrão de custo-benefício para levar água a um reservatório; a bateria entra quando a necessidade é vazão a qualquer hora ou o compartilhamento com outras cargas.

O que dimensiona o sistema: vazão, altura e tipo de bomba

Independente da arquitetura, o bombeamento tem parâmetros próprios que definem o projeto, e que fogem da lógica de energia de um sistema fotovoltaico comum.

O ponto de partida é a necessidade de água: quantos litros por dia, ou metros cúbicos por dia, a operação exige. Depois, a altura manométrica total (AMT): o desnível vertical entre a captação e o destino, somado às perdas de carga na tubulação e nas conexões. É a combinação de vazão e AMT que define a potência hidráulica necessária e, com ela, a potência da bomba. Uma mesma vazão a 20 metros de altura exige muito menos que a 80 metros.

O tipo de bomba também importa. Há bombas de corrente contínua, comuns em pequenas e médias potências e alturas menores, e bombas de corrente alternada convencionais, usadas em potências maiores, acionadas pelo inversor de frequência. As bombas submersas, instaladas dentro da água, têm refrigeração facilitada e são duráveis, sendo o padrão para poço artesiano. A escolha entre CC e CA e entre submersa e de superfície depende da vazão, da altura e da profundidade da captação.

O importante para o integrador é entender que o dimensionamento de bombeamento parte da hidráulica, vazão e altura, e não só da energia. Um sistema dimensionado só pela conta de energia, sem olhar AMT e vazão, pode entregar painéis suficientes em kWh mas uma bomba que não vence a altura, ou uma vazão que não enche o reservatório no tempo necessário.

Como o Soffcal se encaixa hoje

Aqui é preciso ser transparente sobre o estágio atual da ferramenta. O Soffcal ainda não calcula o sistema fotovoltaico para ser ligado direto na bomba com base na vazão de água, aquele dimensionamento hidráulico que parte de litros por dia e altura manométrica. É um recurso que está no radar e um dia fará parte da plataforma.

O que dá para fazer hoje: dimensionar a quantidade de painéis pelo cálculo on-grid, com base na quantidade de energia. Ou seja, conhecendo o consumo de energia da bomba (a partir da sua potência e das horas de operação), o integrador usa o Soffcal para calcular a geração fotovoltaica necessária para suprir esse consumo, como faria com qualquer carga. Para o sistema com bateria, a plataforma dimensiona o banco e a potência de inversor a partir desse consumo, como em qualquer projeto híbrido ou off-grid.

A ressalva é justamente a que este artigo levanta: o dimensionamento por energia não substitui, no bombeamento direto, a verificação hidráulica de vazão e altura manométrica, que decide se a bomba escolhida entrega a água no tempo necessário. Enquanto o cálculo por vazão não está na plataforma, essa verificação hidráulica é feita à parte pelo integrador, junto ao fabricante da bomba e do drive solar, e o Soffcal entra para resolver a parte de energia e a proposta.

Perguntas frequentes

Bomba solar precisa de bateria?

Não necessariamente. No bombeamento solar direto, a bomba funciona sem bateria: os painéis alimentam a bomba através de um inversor de frequência, e a água bombeada de dia fica guardada em um reservatório, que faz o papel de armazenamento. A bateria só é necessária quando se precisa bombear à noite, garantir vazão contínua independente do sol, ou alimentar outras cargas além da bomba.

Para que serve o inversor de frequência no bombeamento solar?

Para ajustar a rotação da bomba à quantidade de sol disponível, usando o rastreamento de máxima potência dos painéis. Ele faz a bomba acelerar quando há muito sol e reduzir suavemente quando o sol cai, em vez de ligar e desligar bruscamente. Isso protege o motor da bomba contra subtensão e instabilidade, evitando a queima comum em locais de rede fraca.

Qual a diferença entre bombeamento direto e sistema com bateria?

O bombeamento direto liga os painéis na bomba sem bateria, bombeia só quando há sol e guarda a água em reservatório, sendo mais simples e barato. O sistema com bateria usa solar, bateria e rede para manter a bomba funcionando a qualquer hora, inclusive à noite, e pode alimentar outras cargas do local, ao custo de mais complexidade e investimento.

Como dimensionar um sistema de bombeamento solar?

Parte da necessidade de água (litros ou metros cúbicos por dia) e da altura manométrica total (desnível mais perdas na tubulação). Vazão e altura definem a potência da bomba. A partir daí, escolhe-se o tipo de bomba (CC ou CA, submersa ou de superfície) e dimensiona-se o arranjo de painéis. É um cálculo que parte da hidráulica, não só da energia.

Posso usar o mesmo sistema solar para a bomba e para a casa?

Sim, no sistema com bateria ligado à rede local. Como já há bateria e inversor híbrido, o mesmo conjunto pode alimentar a bomba e outras cargas, como a casa, o curral ou a câmara fria. No bombeamento direto, não: aquele sistema é dedicado à bomba e não alimenta outras cargas.

Conclusão

Sustentar uma bomba d'água com solar off-grid é escolher entre dois caminhos com propósitos distintos. O bombeamento direto, com inversor de frequência e reservatório no lugar da bateria, é a solução mais simples e econômica quando o cliente pode bombear de dia e estocar água. O sistema com bateria ligado à rede entrega vazão a qualquer hora e ainda alimenta outras cargas, ao custo de mais investimento, e se justifica quando essas necessidades existem de verdade.

O erro a evitar é padronizar: colocar bateria onde um reservatório resolveria encarece sem motivo, e usar bombeamento direto onde se precisa de vazão noturna deixa o cliente sem água. A decisão vem das perguntas certas sobre a necessidade, e o dimensionamento parte da hidráulica, vazão e altura, além da energia. Para a parte de energia e a proposta, use o Soffcal pelo cálculo on-grid ou de banco conforme a arquitetura, e faça a verificação hidráulica da bomba junto ao fabricante enquanto o cálculo por vazão não chega à plataforma.
