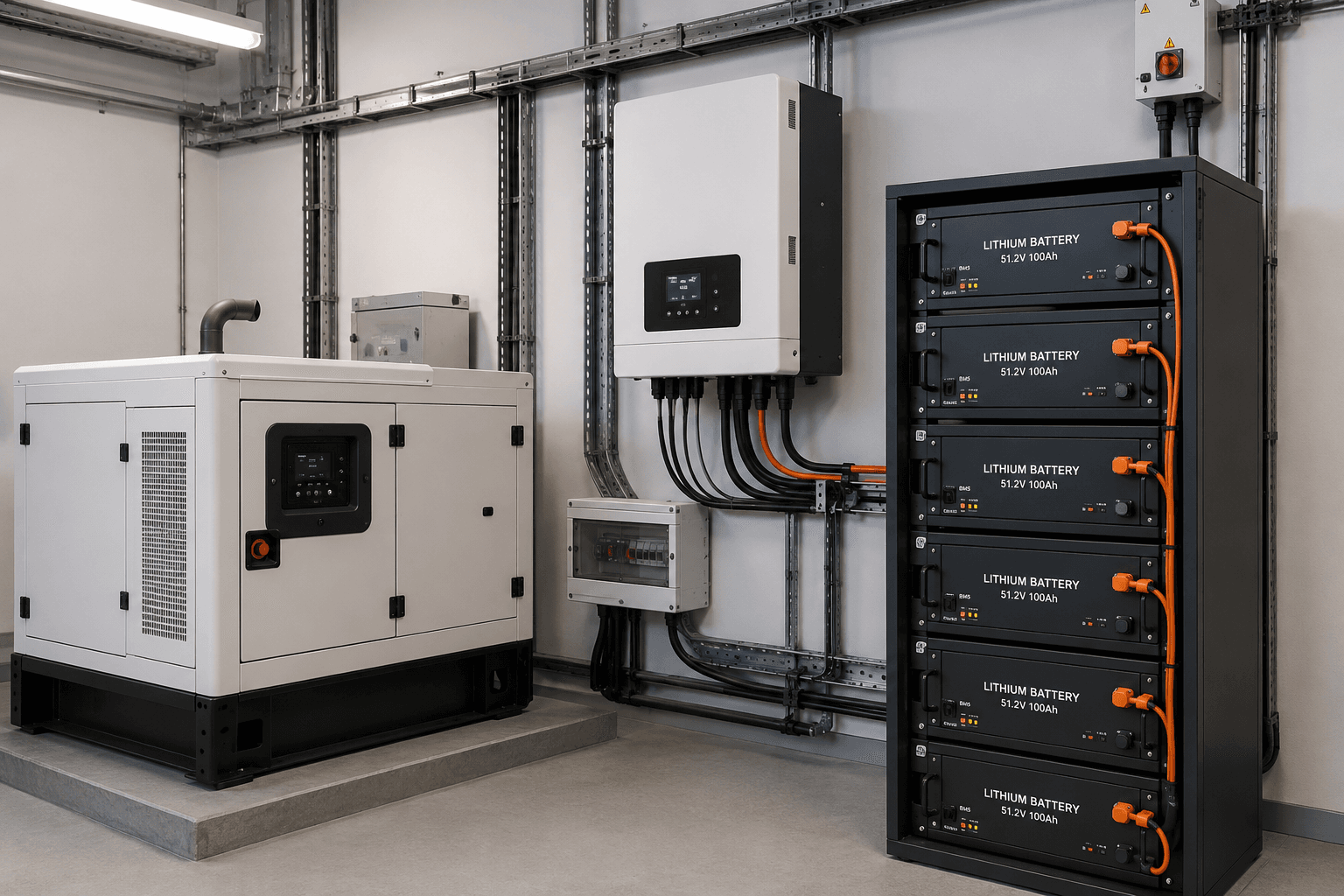

Retrofit com bateria como integrar o gerador diesel

Resposta rápida

Quando o cliente já tem um gerador diesel e quer adicionar solar e bateria, o gerador não precisa ser descartado: ele vira retaguarda comandada pelo sistema. A integração é feita pela porta GEN do inversor híbrido, uma entrada de corrente alternada dedicada, que recebe a energia do gerador e permite ao inversor acioná-lo automaticamente por um sinal de contato seco (o G-start) quando a bateria chega a um nível baixo e não há sol. O inversor passa a decidir a prioridade das fontes, solar e bateria primeiro, gerador só quando necessário, e a recarregar o banco com o gerador em faltas prolongadas. O resultado é menos horas de diesel, menos combustível queimado e um gerador que trabalha pouco, em vez de o tempo todo. O ganho depende de dimensionar bem e configurar a prioridade certa.

Introdução

Muita propriedade rural, indústria, fazenda e site remoto no Brasil já tem um gerador diesel instalado, comprado antes do solar, para não ficar no escuro quando a rede cai ou onde a rede não chega. Quando esse cliente decide adicionar energia solar e bateria, surge a dúvida: o gerador vira sucata?

Não vira. O gerador existente é um ativo que o retrofit pode reaproveitar, e o inversor híbrido moderno foi projetado exatamente para isso. Em vez de a bateria substituir o gerador ou o gerador continuar funcionando por conta própria, os dois passam a operar sob o comando do inversor, cada um no seu papel: solar e bateria fazem o trabalho do dia a dia, e o gerador entra só como última linha, quando tudo mais se esgota.

Este artigo mostra como essa integração funciona na prática: o que é a porta GEN, como o inversor liga e desliga o gerador sozinho, como se configura a prioridade das fontes, como o gerador recarrega a bateria, e os erros de dimensionamento que estragam o projeto. É a continuação natural de um retrofit de baterias, focada no gerador que o cliente já tem.

A porta GEN: onde o gerador se conecta

O inversor híbrido tem uma entrada de corrente alternada dedicada, chamada de porta GEN. É por ela que o gerador se conecta ao sistema, e é ela que transforma o gerador de uma fonte independente em uma fonte gerenciada.

A diferença é importante. Num sistema antigo, o gerador é ligado por uma pessoa ou por uma chave de transferência automática (ATS) simples, e alimenta as cargas por conta própria, sem conversar com o resto. Na porta GEN do inversor híbrido, o gerador entra como uma fonte que o inversor lê, mede e comanda. O inversor sabe quanta potência o gerador entrega, decide quando usá-lo e para quê, e o desliga quando não é mais necessário.

Um detalhe que os manuais deixam claro e que o integrador precisa saber: a porta GEN é uma entrada, unidirecional. Ela recebe energia do gerador para alimentar cargas e carregar a bateria, mas não devolve energia para o gerador. E, na maioria dos inversores híbridos, essa mesma porta GEN é multifuncional: quando não há gerador, ela pode ser configurada para receber um inversor on-grid ou microinversores existentes, no acoplamento em corrente alternada. Ou seja, a porta que integra o gerador é a mesma que serve para o retrofit de um sistema solar antigo. Num projeto, ela faz uma coisa ou outra, conforme a configuração.

Auto-start: como o inversor liga o gerador sozinho

O recurso que torna a integração inteligente é o acionamento automático do gerador, o auto-start. Ele funciona por um sinal elétrico simples chamado contato seco.

No inversor, há um par de terminais dedicado a isso, identificado nos manuais como G-start. Quando o inversor decide que precisa do gerador, ele fecha esse contato seco, e o contato aciona a partida do gerador, exatamente como se alguém tivesse apertado o botão de ligar. Quando o gerador não é mais necessário, o inversor abre o contato e o gerador desliga. É um comando de liga e desliga, sem que ninguém precise ir até o gerador.

O gatilho desse acionamento é configurável, e normalmente se baseia no estado de carga da bateria. Define-se, por exemplo, que o gerador parte quando a bateria cai a 20% e não há sol suficiente para recarregar. O inversor monitora o banco e, ao atingir esse limite, dispara o gerador, que passa a alimentar as cargas e a recarregar a bateria até um nível definido, quando então é desligado.

Para o cliente, isso muda a experiência por completo. O gerador deixa de ser algo que alguém liga correndo no meio da noite quando a energia acaba, e passa a ser um recurso silencioso que entra e sai sozinho, só nos momentos em que é realmente necessário. Para o integrador, é um argumento de venda concreto: automação de uma dor que o cliente conhece bem.

Prioridade de fontes: o gerador como última linha

O ponto central da integração é a ordem de prioridade. Com solar, bateria, rede e gerador disponíveis, o inversor decide de onde vem a energia a cada momento, e essa ordem é configurável.

A lógica que faz sentido na maioria dos casos coloca o gerador por último. A energia solar atende primeiro, por ser gratuita. Em seguida, a bateria, que armazenou o excedente solar. Depois, a rede, quando existe e está disponível. E só quando nada disso basta, com a bateria baixa e sem sol nem rede, o gerador entra. Os inversores híbridos permitem configurar essa prioridade de carregamento da bateria e de atendimento da carga entre CA, solar e gerador, diretamente no equipamento.

Essa hierarquia é o que reduz o consumo de diesel. Num sistema sem gerenciamento, o gerador roda sempre que a rede falta, queimando combustível mesmo quando havia sol ou carga na bateria. No sistema integrado, o gerador só liga quando é a única opção, o que corta drasticamente as horas de operação e o gasto com combustível e manutenção. O gerador que antes era a fonte principal em uma falta de rede vira a exceção.

Há um refinamento útil: alguns inversores permitem limitar a potência de saída do gerador à sua potência nominal e completar o restante com solar e bateria, o que evita sobrecarregar um gerador subdimensionado e ainda aproveita as outras fontes em paralelo. É o oposto do desperdício de rodar um gerador grande para atender uma carga pequena.

O gerador recarregando a bateria

Além de alimentar cargas, o gerador integrado cumpre uma segunda função valiosa: recarregar o banco de baterias.

Em uma falta de rede prolongada, um período nublado longo ou um pico de consumo que esgota a bateria, o inversor usa o gerador não só para atender as cargas do momento, mas também para injetar carga no banco. Assim, quando o gerador desliga, a bateria já está reabastecida e volta a assumir, estendendo a autonomia sem manter o gerador ligado o tempo todo.

Isso é especialmente relevante em site de telecom, propriedade isolada e operação crítica, onde a continuidade não pode falhar. O gerador funciona em ciclos curtos e eficientes: liga, atende e recarrega rápido, desliga. Rodar em carga alta por pouco tempo é mais eficiente e menos desgastante para o motor diesel do que rodar em carga baixa por muitas horas, que é o padrão ineficiente dos sistemas sem gerenciamento.

A corrente de recarga é configurável, e aqui entra um cuidado de projeto: ela precisa respeitar o C-rate máximo de carga da bateria e o limite do inversor, para não estressar o banco. Carregar rápido demais reduz a vida útil da bateria.

Os erros de projeto a evitar

A integração é poderosa, mas alguns erros recorrentes estragam o resultado.

O primeiro é dimensionar o gerador para a carga errada. Num sistema integrado, o gerador não precisa mais cobrir toda a demanda de pico sozinho, porque solar e bateria trabalham junto. Manter um gerador antigo superdimensionado significa rodá-lo quase sempre em carga baixa, o que é ineficiente e provoca um problema conhecido em motor diesel, a formação de depósitos por operação subcarregada. Em alguns retrofits, o gerador existente é grande demais para o novo papel de retaguarda.

O segundo é ignorar a compatibilidade do gerador. Nem todo gerador aceita bem o comando de auto-start, e geradores muito simples podem não ter a entrada para o contato seco ou não estabilizar tensão e frequência de forma adequada para conviver com o inversor. Confirmar a compatibilidade antes é obrigatório.

O terceiro é subdimensionar a corrente de recarga ou ignorar o C-rate, forçando o banco além do que ele suporta na recarga pelo gerador.

O quarto é confundir as funções da porta GEN. Se o projeto usa a porta GEN para o gerador, ela não está disponível ao mesmo tempo para acoplar um inversor on-grid antigo. Em um retrofit que tem gerador e sistema solar existente, é preciso planejar como cada um entra, porque a porta é uma só.

O quinto é esquecer o aterramento e a proteção do gerador na nova topologia. Integrar o gerador ao inversor muda o esquema elétrico, e a proteção precisa ser revista, não herdada da instalação antiga.

Como o Soffcal se encaixa

O Soffcal dimensiona a base do sistema que vai conviver com o gerador: a partir do consumo e do objetivo, calcula a potência mínima do inversor, o banco de baterias LFP, a quantidade total de painéis e a geração FV, e gera a proposta comercial padronizada. Esse dimensionamento é o que define quanto solar e bateria o sistema precisa para que o gerador seja de fato exceção, e não regra.

A integração em si, a ligação da porta GEN, a configuração do auto-start, da prioridade de fontes e da corrente de recarga, e a verificação de compatibilidade do gerador existente, é trabalho de projeto e comissionamento do integrador sobre o sistema dimensionado. O que a plataforma entrega é o tamanho certo de solar e banco, porque é ele que determina quão pouco o gerador vai precisar trabalhar.

Perguntas frequentes

Posso reaproveitar meu gerador ao instalar solar e bateria?

Sim. O gerador existente se integra ao sistema pela porta GEN do inversor híbrido, passando a operar como retaguarda comandada pelo inversor. Solar e bateria fazem o trabalho do dia a dia, e o gerador entra apenas quando a bateria está baixa e não há sol nem rede, reduzindo muito as horas de diesel.

O que é a porta GEN do inversor híbrido?

É uma entrada de corrente alternada dedicada, por onde o gerador se conecta ao inversor. Ela permite ao inversor medir, comandar e usar o gerador de forma gerenciada. Na maioria dos inversores, essa mesma porta é multifuncional e pode, alternativamente, receber um inversor on-grid ou microinversores existentes em acoplamento CA, mas uma função de cada vez.

O inversor liga o gerador sozinho?

Sim, pelo recurso de auto-start. O inversor tem um par de terminais de contato seco (o G-start) que aciona a partida do gerador quando a bateria atinge um nível baixo configurado e não há geração solar. Quando o gerador não é mais necessário, o inversor abre o contato e o desliga. Tudo automático, sem alguém ir até o gerador.

O gerador pode carregar a bateria?

Sim. Em faltas prolongadas ou períodos sem sol, o inversor usa o gerador tanto para alimentar as cargas quanto para recarregar o banco. Assim o gerador roda em ciclos curtos e eficientes, e a bateria volta a assumir quando ele desliga. A corrente de recarga precisa respeitar o C-rate máximo da bateria para não reduzir sua vida útil.

Meu gerador antigo serve para essa integração?

Depende. É preciso confirmar que o gerador aceita o comando de auto-start por contato seco e que estabiliza tensão e frequência adequadamente. Além disso, um gerador muito superdimensionado para o novo papel de retaguarda tende a rodar em carga baixa, o que é ineficiente e ruim para o motor diesel. Verificar compatibilidade e porte antes é essencial.

Conclusão

O gerador diesel que o cliente já tem não é obstáculo para o retrofit com baterias, é um ativo a reaproveitar. Integrado pela porta GEN do inversor híbrido, ele deixa de ser a fonte principal na falta de energia e vira a última linha: solar e bateria trabalham primeiro, e o gerador entra sozinho, por auto-start, só quando é a única opção, ainda recarregando o banco para sair de cena rápido.

O resultado é menos diesel, menos manutenção e um sistema que o cliente opera sem pensar. Mas o ganho depende do projeto: dimensionar solar e bateria para que o gerador seja exceção, configurar a prioridade certa, respeitar o C-rate na recarga e confirmar a compatibilidade do gerador. Dimensione a base no Soffcal, defina quanto de solar e banco o sistema exige, e integre o gerador existente como o que ele deve ser, uma retaguarda que quase nunca precisa entrar.
