Os componentes de proteção esquecidos do sistema solar

Resposta rápida

O cliente compara painel e inversor, mas quem define se o sistema é seguro e dura 25 anos são os componentes que ninguém menciona no orçamento: o conector MC4, o DPS (dispositivo de proteção contra surtos), a string box com seus disjuntores e fusíveis CC, o disjuntor e o quadro CA, o aterramento e, agora obrigatório em edificações, o rapid shutdown. Eles somam menos de 5% do custo do sistema e são a diferença entre uma instalação que apenas funciona e uma que não vira foco de incêndio nem choque. A maior parte das falhas graves em sistemas solares não vem do painel ou do inversor, vem de conexão mal feita, proteção subdimensionada, ausente ou fora de norma. Este artigo percorre esses componentes, o que cada um faz e onde o erro custa caro.

Introdução

Numa proposta de energia solar, o cliente olha a marca do painel, a potência e a marca do inversor. Raramente pergunta qual conector será usado, se há DPS nos dois lados, como é feito o aterramento ou se o sistema tem desligamento rápido. E é exatamente aí, nos componentes que ninguém compara, que mora a diferença entre uma instalação segura e uma que dá problema.

Esses itens têm três coisas em comum. São baratos perto do sistema todo, costumam ser os primeiros a serem cortados por um integrador que disputa preço, e são a causa da maioria dos sinistros graves: incêndio por conexão frouxa, inversor queimado por surto, choque em quem sobe no telhado. Economizar neles é o tipo de economia que volta como prejuízo, processo e reputação destruída.

Este artigo percorre os componentes de proteção pouco falados do sistema fotovoltaico, o que cada um faz, por que importa e onde o erro aparece. Não é lista de compras, é um mapa do que separa o serviço profissional do improviso, embasado nas normas que regem o assunto no Brasil: a NBR 5410, de instalações elétricas de baixa tensão, a NBR 16690, de sistemas fotovoltaicos, e a NBR 17193, de segurança contra incêndio.

O conector MC4: o menor componente, um dos maiores riscos

O MC4 é o conector padrão que liga os cabos dos módulos entre si e ao restante do sistema. É pequeno, barato e parece trivial, e é justamente por isso que causa tantos problemas.

O erro mais comum é a crimpagem malfeita. O contato metálico dentro do MC4 precisa ser prensado no cabo com o alicate certo, na medida certa. Uma crimpagem frouxa cria resistência no ponto de contato, e resistência com corrente vira calor. Ao longo dos ciclos térmicos do dia a dia, essa conexão esquenta, oxida, esquenta mais, e termina em ponto quente, derretimento do conector e, no pior caso, incêndio no telhado. O agravante é que o MC4 fica exposto ao sol e à chuva por décadas, então qualquer fragilidade na conexão só piora com o tempo.

O segundo erro, silencioso e frequente, é misturar marcas de conector. Um MC4 de uma marca não é necessariamente compatível com o de outra, mesmo que encaixem fisicamente. Marcas diferentes têm tolerâncias e materiais de contato distintos, e a junção de dois conectores incompatíveis gera contato ruim e aquecimento, além de não ter certificação como conjunto. A regra profissional é usar conectores originais e da mesma marca em toda a conexão, de preferência os do próprio fabricante.

Para um componente que custa poucos reais, o MC4 malfeito é responsável por uma parcela enorme dos pontos quentes em usinas. É o exemplo perfeito do tema deste artigo: o barato que decide o caro.

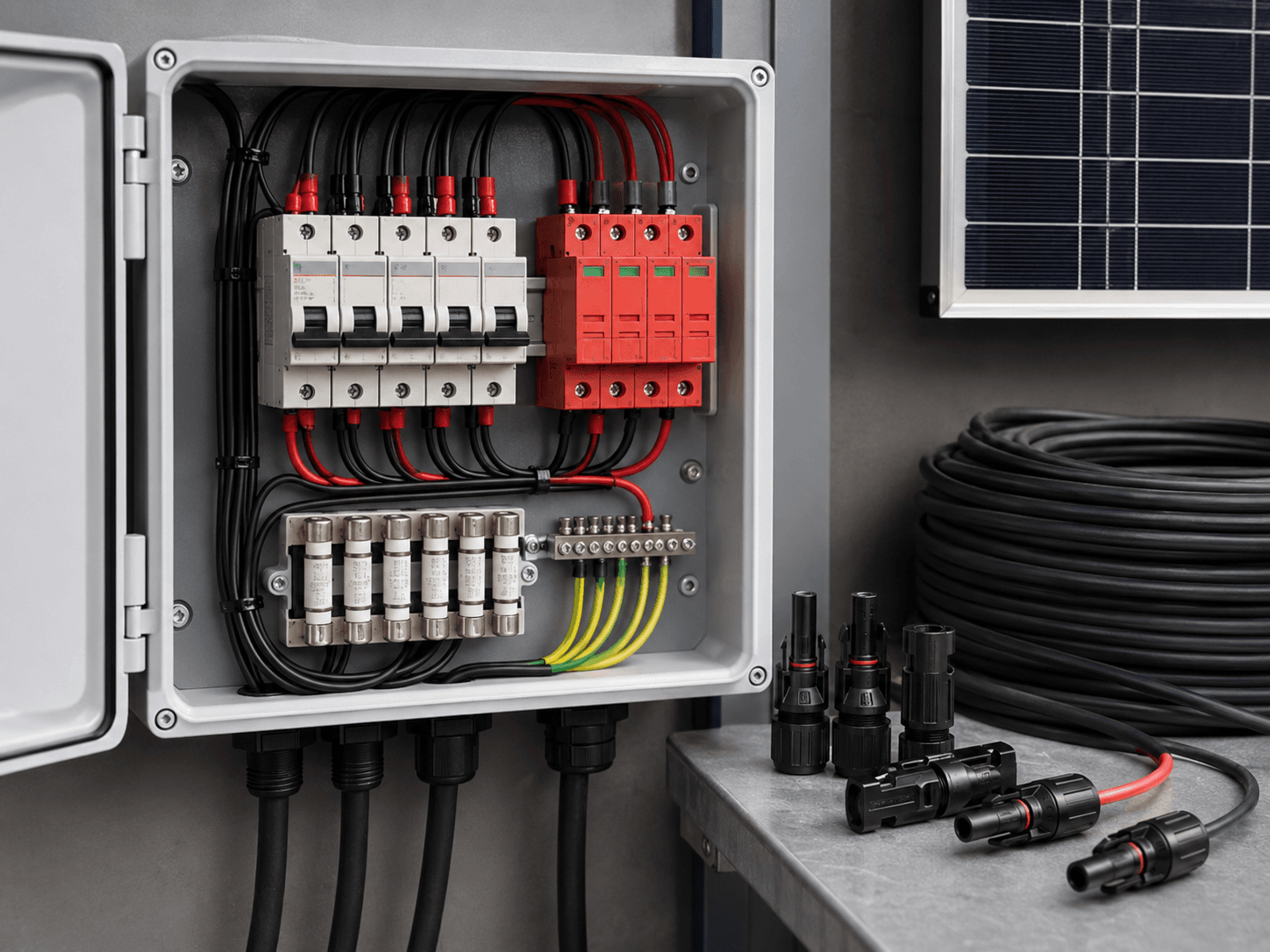

A string box: a proteção do lado CC

A string box, ou quadro de proteção CC, é a caixa que fica entre os módulos e o inversor e concentra a proteção do lado de corrente contínua. Ela não é opcional: as normas NBR 5410 e NBR 16690 exigem que o sistema tenha proteção contra sobrecorrente, sobretensão e capacidade de seccionamento, e é a string box que cumpre isso no lado CC.

Dentro dela ficam alguns componentes, cada um com sua função:

O DPS CC (dispositivo de proteção contra surtos) protege o sistema contra sobretensões, principalmente as induzidas por descargas atmosféricas. Quando um raio cai perto, ele induz um pico de tensão que viaja pelos cabos e queima o inversor. O DPS desvia esse pico para o aterramento antes que ele alcance o equipamento. É um item que muita gente subestima, e a conta de trocar um inversor queimado é muito maior que a de instalar o DPS.

A chave seccionadora CC permite desconectar os módulos do inversor com segurança, sem abrir a conexão sob carga, o que evita o arco elétrico perigoso que surge ao interromper corrente contínua bruscamente.

O fusível ou disjuntor CC protege contra sobrecorrente, atuando quando a corrente ultrapassa o valor de projeto, o que é relevante sobretudo em sistemas com várias strings em paralelo.

Dois pontos de norma que os improvisos ignoram. Primeiro, o DPS tem vida útil: cada surto que ele desvia consome parte da sua capacidade, e ele se esgota. Os modelos modernos têm um indicador visual que muda de cor quando o cartucho precisa ser trocado, e essa troca é barata e simples, mas deixa o sistema desprotegido enquanto não é feita. Segundo, o material dos cabos e conectores dentro da string box precisa ser específico para uso solar, com dupla isolação e resistência a raios ultravioleta, conforme a NBR 16612, e não cabo comum.

O lado CA: quadro, disjuntor e seccionamento

Depois do inversor, a energia vira corrente alternada e entra no lado CA do sistema, que tem a sua própria proteção, e uma regra que instalador apressado desrespeita.

O disjuntor CA protege o circuito de saída do inversor contra sobrecorrente. A referência de projeto é dimensioná-lo para cerca de 125% da corrente nominal do inversor, e instalá-lo o mais próximo possível do ponto de conexão. Subdimensionar esse disjuntor faz ele desarmar à toa; superdimensionar deixa o circuito desprotegido.

O DPS CA cumpre no lado alternado o mesmo papel do DPS CC: desviar surtos, protegendo tanto o inversor quanto as cargas da instalação.

A chave seccionadora CA permite desconectar o inversor da rede da concessionária. Ela é exigida pela maioria das distribuidoras no processo de homologação e é essencial para a manutenção segura, porque é o ponto onde o técnico garante que o sistema está isolado da rede antes de trabalhar nele.

A regra que muitos negligenciam vem da NBR 5410: as proteções CC e CA devem ficar em estruturas separadas. Juntar disjuntor CC e CA no mesmo quadro sem a devida separação é erro de instalação, porque corrente contínua e alternada têm comportamentos distintos, sobretudo na extinção de arco, e os dispositivos são projetados para um ou para outro. Um disjuntor CA usado no lado CC, por exemplo, não extingue o arco corretamente e vira risco.

O aterramento: o componente invisível que salva vidas

O aterramento é talvez o item mais negligenciado de todos, porque não se vê e o sistema funciona sem ele, até o dia em que faz falta. As normas NBR 5410 e NBR 16690 o exigem, e ele cumpre duas funções que salvam vidas e equipamentos.

A primeira é proteger contra choque elétrico. Se houver uma falha de isolamento e uma parte metálica que não deveria estar energizada ficar viva, o aterramento oferece um caminho de baixa resistência para essa corrente escoar para a terra, em vez de escoar pela pessoa que tocar a estrutura. A estrutura metálica dos módulos, os perfis de alumínio e as carcaças precisam estar aterrados por isso.

A segunda é dar caminho para os surtos. O DPS só funciona se tiver para onde desviar o pico de tensão, e esse destino é o aterramento. Um DPS ligado a um aterramento ruim é um DPS que não protege. Os dois trabalham juntos.

O ponto prático: o condutor de aterramento tem seção mínima definida por norma, conforme a potência do sistema, e precisa estar conectado a uma malha ou haste de aterramento eficaz. Aterramento de alta resistência, mal conectado ou inexistente é uma das falhas mais graves e mais comuns, e é invisível numa inspeção superficial. Só um teste de resistência de aterramento revela.

O rapid shutdown: de boa prática a obrigação

Este é o componente que mudou de status recentemente, e todo integrador precisa saber. O rapid shutdown (RSD), ou dispositivo de desligamento rápido, resolve um problema específico e grave: o módulo fotovoltaico gera tensão sempre que há luz, mesmo com o inversor desligado e o disjuntor aberto. Isso significa que os cabos CC no telhado continuam energizados, com tensões que chegam a centenas de volts, o que é um perigo mortal para o bombeiro que combate um incêndio ou para o técnico que sobe para manutenção.

O RSD resolve isso reduzindo a tensão dos circuitos a níveis seguros em caso de emergência. Pela NBR 17193, publicada em fevereiro de 2025, após o acionamento do desligamento, em até 30 segundos os circuitos CC dentro do limite do arranjo devem cair para no máximo 120 V, e os circuitos fora desse limite para no máximo 60 V.

A mudança de status é o ponto central: a NBR 17193 tornou o desligamento rápido obrigatório em sistemas fotovoltaicos instalados em edificações, junto com a exigência de proteção contra arco elétrico (AFCI) para sistemas acima de 120 V CC e 20 A. Corpos de bombeiros de vários estados já incorporaram a norma em suas instruções técnicas, e ela passa a ser cobrada na emissão e renovação de alvará. O integrador que não aplica assume o risco: em caso de incêndio, terá de justificar por que não seguiu a norma, com implicações civis e legais.

Na prática, o RSD é implementado por dispositivos no nível do módulo, que cortam a tensão de cada painel, comandados por um controlador. Microinversores e alguns sistemas com otimizador já entregam essa função de forma nativa, porque a arquitetura no nível do módulo desliga a tensão CC por natureza.

Outros componentes que completam a proteção

Além dos principais, alguns itens fecham a lista do que faz uma instalação ser profissional.

O cabo solar não é fio comum. Ele tem dupla isolação, resistência a raios ultravioleta e à temperatura, e é especificado pela NBR 16612. Usar cabo comum em circuito CC exposto ao sol é economia que termina em isolamento ressecado e curto anos depois.

O AFCI (dispositivo de detecção de arco elétrico) detecta o arco de baixa intensidade que nasce de uma conexão frouxa ou de um cabo danificado, aquele que nem o disjuntor nem o DPS enxergam, e que é uma das principais causas de incêndio de origem elétrica. A NBR 17193 o tornou obrigatório acima de 120 V CC e 20 A.

Os grau de proteção do quadro (IP) definem a resistência da caixa à poeira e à água. Uma string box externa precisa de grau de proteção adequado à exposição, tipicamente IP65 ou superior, sob risco de a própria caixa de proteção deixar entrar água e virar o problema.

O terminal e o barramento corretos importam porque não se deve paralelizar vários circuitos num único borne que não foi projetado para isso. Conexão inapropriada gera aquecimento no ponto, e ponto quente é foco de incêndio.

Tabela: os componentes e o que cada um protege

Componente	Lado	O que protege	Norma de referência
Conector MC4	CC	Conexão segura entre módulos e cabos	NBR 16690
String box	CC	Abriga a proteção do lado CC	NBR 5410 / 16690
DPS CC e CA	Ambos	Surtos e descargas atmosféricas	NBR 5410
Disjuntor / fusível CC	CC	Sobrecorrente no lado CC	NBR 16690
Seccionadora CC	CC	Desconexão segura sem arco	NBR 16690
Disjuntor CA	CA	Sobrecorrente na saída do inversor	NBR 5410
Seccionadora CA	CA	Isolar o sistema da rede	Exigência da distribuidora
Aterramento	Ambos	Choque elétrico e caminho de surto	NBR 5410 / 16690
Rapid shutdown (RSD)	CC	Tensão segura em emergência	NBR 17193
AFCI	CC	Arco elétrico e incêndio	NBR 17193
Cabo solar	CC	Isolação resistente a UV e calor	NBR 16612

Por que economizar aqui custa caro

O custo total de proteção elétrica de um sistema residencial, somando string box, DPS, disjuntores e aterramento, fica na casa de menos de 5% do valor do sistema. É uma fração pequena, e é exatamente onde o integrador que vende preço tende a cortar para fechar a proposta mais barata.

O problema é a assimetria do risco. Economizar cem ou duzentos reais em DPS pode custar a troca de um inversor de milhares de reais no primeiro raio. Poupar numa crimpagem malfeita pode custar um incêndio. Pular o rapid shutdown pode custar um processo depois de um acidente. O que se economiza é pequeno e certo; o que se arrisca é grande e eventual, mas quando acontece, apaga qualquer economia.

Para o integrador sério, esses componentes são argumento de venda, não item a esconder. Explicar ao cliente que a proposta inclui proteção completa, com DPS nos dois lados, aterramento testado e conformidade com a NBR 17193, é o que diferencia de um concorrente que entregou mais barato porque cortou o que não se vê. Segurança bem explicada é diferencial comercial, e não custo a justificar.

Como o Soffcal se encaixa

A especificação e o dimensionamento desses componentes de proteção, seções de cabo, correntes de disjuntor, classe de DPS, projeto de aterramento e conformidade com as normas de segurança, são trabalho de projeto elétrico do integrador, sobre a instalação real. O Soffcal não substitui o projeto elétrico nem a ART do responsável técnico.

O que a plataforma resolve é a etapa anterior, o dimensionamento do sistema: a partir do consumo, calcula a potência mínima do inversor, o banco de baterias LFP, a quantidade de painéis e a geração, e gera a proposta comercial. Conhecer a potência do inversor e a configuração do sistema é o que baliza o projeto elétrico seguinte, incluindo o dimensionamento das proteções que este artigo detalha. Um bom projeto elétrico se apoia num dimensionamento correto do sistema, e é aí que a plataforma entrega valor.

Perguntas frequentes

Quais são os componentes de proteção de um sistema fotovoltaico?

Os principais são o conector MC4, a string box (que abriga DPS, disjuntor ou fusível e seccionadora do lado CC), o disjuntor e a seccionadora CA, o DPS nos dois lados, o aterramento, o rapid shutdown e o AFCI. Some-se o cabo solar específico e o grau de proteção adequado dos quadros. Juntos, eles atendem às exigências das normas NBR 5410, NBR 16690 e NBR 17193.

O que é a string box e ela é obrigatória?

A string box é o quadro de proteção do lado de corrente contínua, instalado entre os módulos e o inversor, que abriga o DPS CC, a proteção de sobrecorrente e a seccionadora. Ela cumpre exigências das normas NBR 5410 e NBR 16690 de proteção contra sobretensão, sobrecorrente e seccionamento, então é um componente necessário, e não opcional, em uma instalação em conformidade.

O rapid shutdown é obrigatório no Brasil?

Sim, em sistemas instalados em edificações. A NBR 17193, publicada em fevereiro de 2025, tornou o desligamento rápido obrigatório, exigindo que a tensão dos circuitos caia a níveis seguros em até 30 segundos após o acionamento. Corpos de bombeiros de vários estados já cobram a norma na emissão e renovação de alvará, e o integrador que não a aplica assume responsabilidade civil e legal em caso de incidente.

Por que o conector MC4 causa tantos problemas?

Porque uma crimpagem malfeita cria resistência na conexão, que gera calor com a passagem de corrente, e ao longo do tempo evolui para ponto quente, derretimento e risco de incêndio. Misturar MC4 de marcas diferentes agrava o problema, porque conectores de fabricantes distintos podem ser incompatíveis mesmo encaixando fisicamente. A recomendação é usar conectores originais e da mesma marca em toda a conexão.

Posso colocar as proteções CC e CA no mesmo quadro?

Não sem a devida separação. A NBR 5410 orienta que as proteções de corrente contínua e de corrente alternada fiquem em estruturas separadas, porque os dispositivos são projetados para comportamentos diferentes, sobretudo na extinção de arco. Um disjuntor CA usado no lado CC, por exemplo, não interrompe o arco corretamente e se torna um risco.

Conclusão

O sistema fotovoltaico que dura 25 anos e nunca dá susto não é o que tem o painel mais caro, é o que teve os componentes de proteção corretos, bem instalados e em conformidade com a norma. MC4 bem crimpado, DPS nos dois lados ligados a um aterramento eficaz, disjuntores CC e CA dimensionados e separados, e o rapid shutdown que a NBR 17193 tornou obrigatório: é isso que separa a instalação segura da que vira notícia ruim.

Esses itens custam pouco e protegem muito, e para o integrador são um diferencial de venda, não um custo a esconder. Cliente que entende que está comprando segurança, e não só geração, valoriza quem faz certo. Dimensione o sistema no Soffcal para acertar a base, potência de inversor, banco e geração, e leve esse dimensionamento para um projeto elétrico que respeita cada uma dessas proteções. É a soma das duas coisas, cálculo certo e instalação segura, que entrega um sistema para durar.
