Controlador de exportação grid zero e inversão de fluxo

Resposta rápida

O controlador universal de exportação é o equipamento que impede um sistema fotovoltaico de injetar energia na rede além do limite permitido pela concessionária. Ele lê o fluxo de energia no ponto de conexão, por meio de transformadores de corrente e um medidor inteligente, e comanda os inversores para reduzir a geração em tempo real sempre que a exportação passaria do limite. É o que viabiliza os projetos grid zero (injeção zero) e destrava instalações barradas por inversão de fluxo, quando a distribuidora não aceita mais energia injetada naquele trecho de rede. O diferencial dos modelos universais é operar com inversores de vários fabricantes ao mesmo tempo, dando liberdade de equipamento ao integrador. A velocidade da malha de controle, na ordem de milissegundos, é o que garante que nenhum excedente relevante chegue à rede.

Introdução

A inversão de fluxo virou um dos maiores gargalos do mercado solar brasileiro. Com a expansão da geração distribuída, muitos trechos de rede chegaram ao limite de absorver energia injetada, e a distribuidora passou a limitar ou negar a conexão de novos sistemas on-grid, para proteger a rede de sobretensões e problemas de qualidade. O projeto fica pronto no papel e trava na concessionária.

É aí que entra uma categoria de equipamento que ganhou destaque: o controlador de exportação, também chamado de gerenciador de potência exportada ou, nas versões mais completas, controlador universal. Ele não muda a geração dos painéis, muda o que sai para a rede. Ao garantir que a usina não injete além do permitido, ele transforma um projeto barrado por inversão de fluxo em um projeto aprovável.

Este artigo explica o que é esse controlador, como ele funciona tecnicamente, por que é a peça central de um sistema grid zero, como ele contorna a inversão de fluxo, e o que o integrador precisa observar ao especificá-lo. O conteúdo trata de conceito e arquitetura, sem indicar marca: há várias soluções no mercado, de fabricantes de inversor e de fabricantes independentes.

O que é grid zero e por que ele existe

Grid zero, também chamado de zero export, zero grid ou anti-backflow, não é um tipo de sistema, é uma estratégia de operação de um sistema on-grid. A ideia é simples: gerar energia solar para consumo próprio e controlar, ou zerar, a injeção do excedente na rede da concessionária.

O motivo de existir é a inversão de fluxo. Ela acontece quando a energia injetada por sistemas solares em um trecho da rede excede a capacidade daquele trecho de absorver, o que pode causar sobretensões, desequilíbrio e interferência nos dispositivos de proteção da distribuidora. Diante desse risco, a concessionária limita ou nega a conexão de novos geradores on-grid convencionais naquele ponto. A recusa é, em boa parte dos casos, uma medida de proteção real da rede.

O grid zero contorna esse bloqueio. Se o sistema garante que não injeta excedente, ou injeta só até um limite aprovado, ele deixa de agravar a saturação e passa a ser aprovável mesmo onde a injeção plena seria negada. O cliente gera e consome a própria energia, sem depender de mandar créditos para a rede. Por isso o grid zero é forte em indústria, comércio e agronegócio, perfis de alto consumo diurno e alta simultaneidade, onde quase toda a geração é consumida na hora.

Como funciona o controlador de exportação

O controlador de exportação é a peça que faz o grid zero acontecer na prática. Ele opera com três componentes trabalhando juntos.

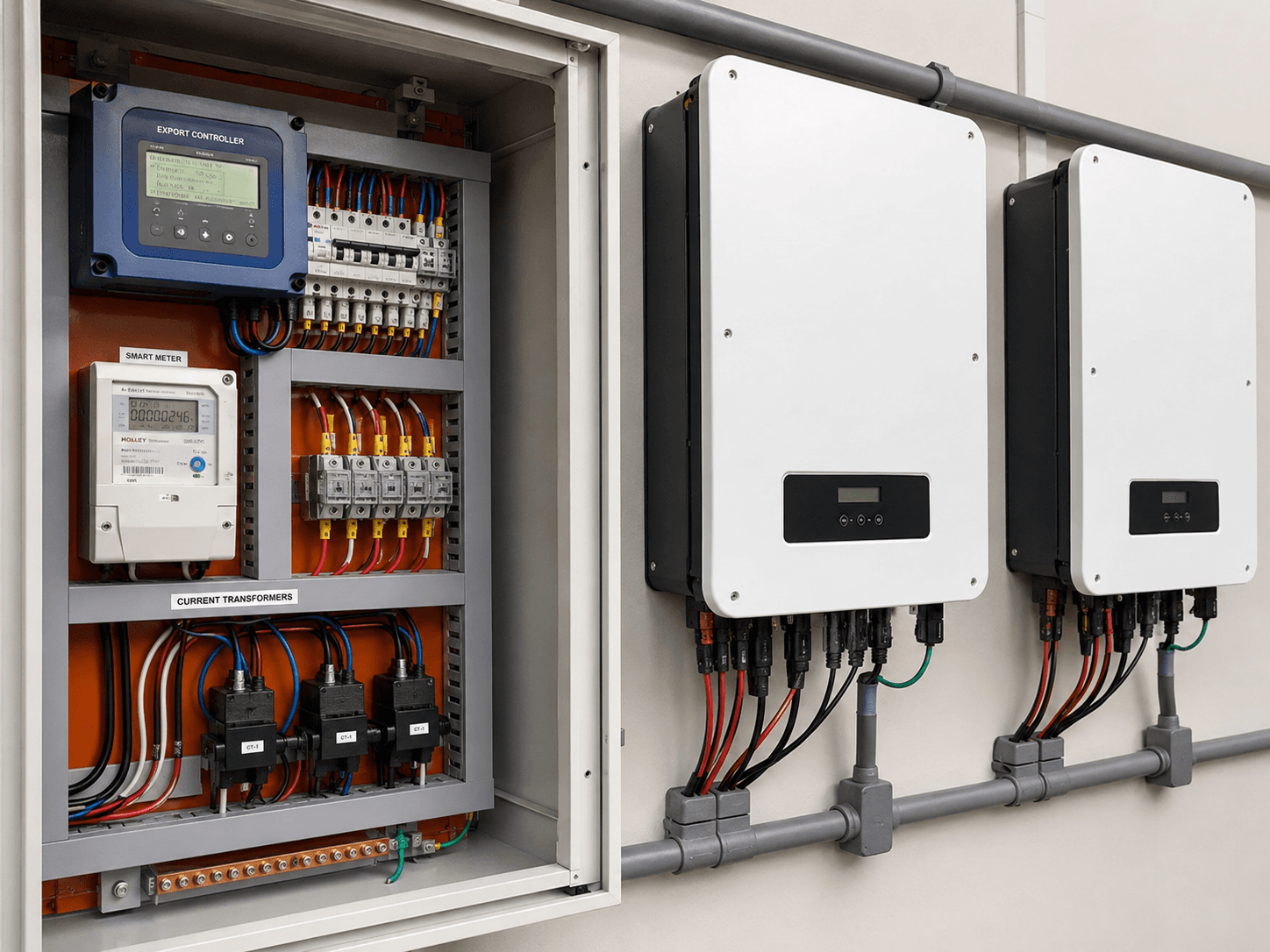

O primeiro são os transformadores de corrente (TCs), instalados no ponto de conexão entre o padrão de entrada e a instalação. Eles detectam a corrente que flui ali, e em que sentido. O segundo é o medidor inteligente (smart meter), que lê os dados dos TCs e quantifica o fluxo de energia em tempo real: quanto a instalação consome, quanto a usina gera e se há excedente indo para a rede. Um ponto importante: esse medidor não se confunde com o medidor bidirecional da concessionária; ele trabalha justamente para que o medidor da distribuidora nunca registre exportação. O terceiro é o controlador propriamente dito, o cérebro que recebe essas leituras e comanda os inversores.

A lógica de operação é uma malha de controle contínua. Quando a geração ultrapassa o consumo e o excedente começaria a ir para a rede, o controlador ordena aos inversores que reduzam a potência de saída, ajustando a geração para que a energia injetada no ponto de medição não passe do limite, no grid zero puro, até chegar a zero. Quando o consumo sobe de novo, ele libera os inversores a gerar mais. É um equilíbrio dinâmico entre geração e consumo, refeito o tempo todo.

A velocidade é o parâmetro crítico. A malha precisa ler o consumo, calcular a limitação e enviar o comando aos inversores em tempo curto o bastante para que nenhum excedente relevante alcance a rede antes do ajuste. As soluções de mercado trabalham com respostas na ordem de dezenas a centenas de milissegundos, com alguns controladores comunicando com os inversores várias vezes por segundo. Um atraso grande nessa malha permitiria uma injeção momentânea, que pode disparar a proteção da distribuidora por inversão de fluxo, justamente o que se quer evitar.

O que torna um controlador universal

Os inversores modernos já trazem, de fábrica, uma função de controle de exportação: basta um smart meter compatível da mesma marca e a configuração no aplicativo. Isso resolve o caso simples, de um sistema com inversores de um único fabricante.

O controlador universal resolve o caso difícil. Ele é um equipamento externo, independente do inversor, projetado para comandar inversores de fabricantes diferentes na mesma instalação. Soluções desse tipo declaram compatibilidade com centenas de modelos de inversores e com marcas variadas, o que dá ao integrador duas vantagens práticas: liberdade para escolher os equipamentos sem ficar preso a um único fornecedor, e a possibilidade de misturar inversores de marcas diferentes num mesmo projeto, útil em ampliações e retrofits onde o parque instalado já é heterogêneo.

Além da compatibilidade ampla, os controladores mais completos agregam recursos de gestão: controle da exportação por horário e por dia, monitoramento em tempo real da geração e do consumo, e funções de proteção adicionais. Em usinas de grande porte, esse papel é exercido por um controlador mestre que lê os TCs na cabine primária e coordena dezenas de inversores por uma rede de comunicação estável, garantindo que a soma injetada nunca ultrapasse o consumo.

Há, portanto, um espectro de soluções: a função nativa do inversor para o caso simples, o controlador universal externo para instalações multifabricante, e o controlador mestre para usinas em escala. O integrador escolhe conforme o porte e a heterogeneidade do parque.

Como isso contorna a inversão de fluxo e destrava a homologação

O elo entre o controlador e a aprovação do projeto é direto. A distribuidora barra o projeto porque teme a injeção de excedente num trecho saturado. O controlador de exportação elimina essa injeção. Removida a causa da recusa, o projeto volta a ser aprovável.

Na homologação, isso precisa estar explícito. O projeto grid zero deve documentar, no memorial descritivo, nos diagramas e nos demais documentos exigidos pela concessionária, que haverá limitação de injeção ou ausência total de injeção, com os equipamentos de controle e medição que garantem isso. A base normativa existe: o PRODIST da ANEEL, em especial o módulo de acesso ao sistema de distribuição, permite homologar projetos com limitação de exportação, desde que o sistema possua dispositivos de controle e medição adequados. Grid zero não é uma brecha, é um caminho previsto.

Vale um cuidado técnico e comercial. Em alguns casos, a alegação de inversão de fluxo pela distribuidora foi contestada com sucesso, quando a análise não seguia corretamente as regras, e o projeto on-grid convencional acabou aprovado. Ou seja, nem toda recusa é definitiva, e vale avaliar se o caso comporta contestação antes de partir direto para o grid zero. Quando a restrição é real e legítima, porém, o controlador de exportação é a solução técnica que viabiliza o projeto sem brigar com a rede.

Grid zero com e sem bateria

O controlador de exportação resolve a injeção, mas não guarda energia. Isso leva a uma decisão de projeto que o integrador precisa deixar clara para o cliente.

No grid zero sem bateria, quando a geração ultrapassa o consumo, o controlador simplesmente corta o excedente, reduzindo a potência dos inversores. Essa energia que deixaria de ser gerada é perda, o chamado clipping. É a solução mais barata e resolve o problema regulatório, mas parte do potencial de geração é desperdiçado nos horários de sobra.

No grid zero com bateria, o excedente que seria cortado vai para o armazenamento em vez de ser perdido, e é consumido depois, à noite ou nos picos. A bateria transforma o excedente desperdiçado em energia aproveitável, o que melhora o retorno em instalações com boa sobra diurna, ao custo do investimento no banco. A escolha entre um e outro depende de quanto excedente o cliente teria e de quanto ele valoriza aproveitar essa energia.

Em ambos os casos, o controle de exportação continua sendo o que garante a injeção zero. A bateria não substitui o controlador; ela dá destino ao excedente que, sem ela, seria cortado.

Como o Soffcal se encaixa

O Soffcal dimensiona o sistema fotovoltaico do projeto: a quantidade de painéis, a geração, a potência mínima do inversor e, quando há armazenamento, o banco de baterias, gerando a proposta comercial padronizada. É o dimensionamento da geração e do consumo que informa se o grid zero faz sentido e qual o porte adequado.

A especificação do controlador de exportação em si, o modelo, a compatibilidade com os inversores escolhidos e a arquitetura de TCs e medição, é decisão de projeto do integrador, feita conforme a marca dos inversores e as exigências da concessionária local. O que a plataforma resolve é a base: o tamanho da geração frente ao consumo, que define o quanto de excedente existiria e, com isso, se o grid zero puro basta ou se compensa associar bateria para aproveitar a sobra.

Perguntas frequentes

O que é um controlador de exportação de energia solar?

É o equipamento que impede um sistema fotovoltaico de injetar na rede além do limite permitido. Ele lê o fluxo de energia no ponto de conexão, por transformadores de corrente e um medidor inteligente, e comanda os inversores a reduzir a geração em tempo real sempre que o excedente passaria do limite. É a peça central de um sistema grid zero.

O que é um controlador universal e qual a vantagem?

É um controlador de exportação externo, independente do inversor, capaz de comandar inversores de fabricantes diferentes na mesma instalação. A vantagem é a liberdade de equipamento: o integrador não fica preso a uma marca e pode misturar inversores de fabricantes distintos num mesmo projeto, o que é útil em ampliações e retrofits.

Grid zero resolve o problema de inversão de fluxo?

Sim. Quando a distribuidora barra um projeto por saturação da rede, o controlador de exportação elimina a injeção de excedente, que é a causa da recusa. Sem injeção, o projeto deixa de agravar a inversão de fluxo e volta a ser aprovável, desde que a limitação seja documentada na homologação com os dispositivos de controle e medição adequados.

Grid zero é permitido pela ANEEL?

Sim. O PRODIST da ANEEL, no módulo de acesso ao sistema de distribuição, permite homologar projetos com limitação de exportação, desde que o sistema tenha dispositivos de controle e medição adequados. A limitação de injeção precisa constar no memorial descritivo e nos diagramas do projeto.

Preciso de bateria para fazer grid zero?

Não. O grid zero funciona sem bateria: o controlador corta o excedente reduzindo a geração dos inversores. A bateria é opcional e serve para aproveitar esse excedente que seria cortado, armazenando para uso posterior. Sem bateria, o sistema resolve o problema regulatório, mas desperdiça a energia de sobra nos horários de pico de geração.

Conclusão

O controlador de exportação é a resposta técnica ao gargalo que mais trava projetos solares hoje: a rede que não aceita mais injeção. Ao controlar o que a usina manda para a rede, ele destrava instalações barradas por inversão de fluxo e viabiliza a geração própria mesmo em trechos saturados, dentro de um caminho previsto pelo PRODIST.

Para o integrador, dominar essa solução abre o mercado de clientes que antes esbarravam na rede como única barreira, sobretudo na indústria, no comércio e no agronegócio. A escolha entre função nativa do inversor, controlador universal externo e controlador mestre depende do porte e da diversidade do parque, e a decisão por bateria depende do excedente a aproveitar. Dimensione a geração e o consumo no Soffcal para saber se o grid zero se aplica e em que porte, e especifique o controlador conforme os inversores e a concessionária do projeto.
