Inversor split-phase: o que é e por que importa no Brasil

Resposta rápida

Split-phase, ou fase dividida, é o inversor que entrega na saída duas fases mais um neutro, o que permite fornecer duas tensões ao mesmo tempo: a menor entre cada fase e o neutro, e a maior entre as duas fases. Na prática brasileira, isso significa um inversor capaz de alimentar cargas de 127 V e de 220 V simultaneamente, a partir da mesma saída. Entender isso importa por um motivo direto: o Brasil tem uma variedade enorme de padrões de rede, e um inversor que entrega só 220 V não alimenta corretamente os aparelhos de 127 V da casa. Em sistemas híbridos e off-grid, onde o inversor forma a própria rede durante o backup, escolher errado entre monofásico e split-phase faz metade das tomadas da casa não funcionarem no apagão. É um detalhe técnico que decide se o sistema entrega o que foi vendido.

Introdução

Poucos temas geram tanta confusão no dimensionamento quanto a tensão de saída do inversor. O cliente tem uma casa com tomadas de 127 V e um chuveiro de 220 V, o integrador instala um inversor híbrido de 220 V, e na primeira queda de energia descobre que as tomadas de 127 V não funcionam no backup. O sistema foi vendido como solução para a casa toda e entregou pela metade.

A raiz do problema é não entender o que é um inversor split-phase e quando ele é necessário. O termo vem do padrão elétrico norte-americano, chega aos datasheets em inglês, e é traduzido de formas diferentes, fase dividida, bifásico, 120/240 V, o que só aumenta a confusão. E o Brasil, com sua salada de padrões de rede, é exatamente o país onde esse detalhe mais importa.

Este artigo explica, sem enrolação, o que é o split-phase, como ele funciona, por que existe, e principalmente por que entender isso é decisivo para não errar o projeto, sobretudo em sistemas com baterias que precisam alimentar a casa durante o apagão.

O que é split-phase, na prática

Para entender split-phase, é útil comparar com os outros dois tipos de saída de inversor.

O inversor monofásico entrega uma fase e um neutro, ou seja, uma única tensão. Um inversor monofásico de 220 V fornece 220 V e ponto final. Todas as cargas ligadas a ele têm que ser de 220 V.

O inversor trifásico entrega três fases defasadas em 120 graus, usado em cargas trifásicas e instalações de maior potência.

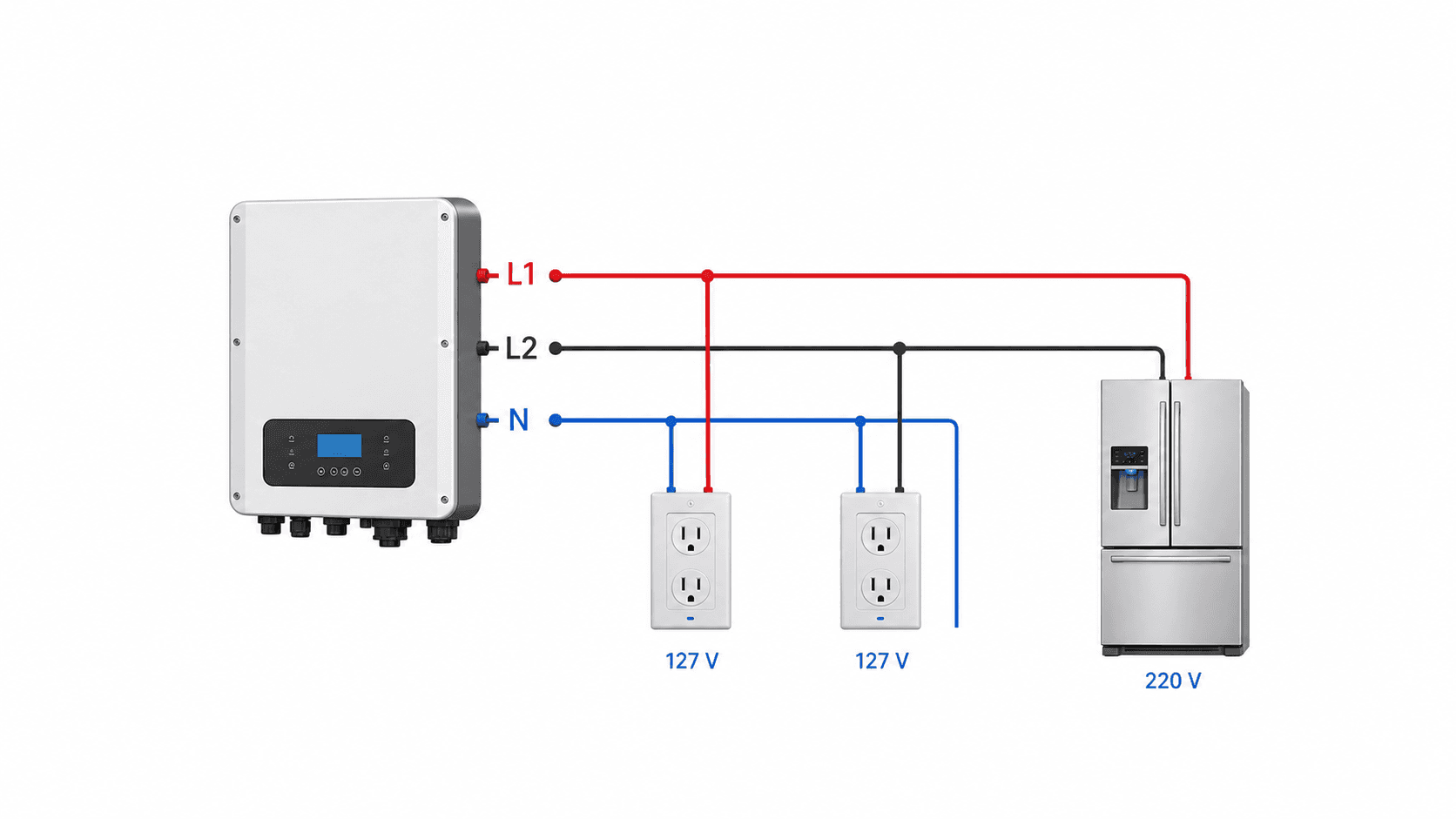

O inversor split-phase fica no meio: entrega duas fases mais um neutro. As duas fases são defasadas em 180 graus entre si, e o neutro fica no ponto central entre elas. Essa configuração cria duas tensões disponíveis ao mesmo tempo:

• Entre cada fase e o neutro, tem-se a tensão menor.
• Entre as duas fases, tem-se a tensão maior, que é o dobro da menor. No padrão original norte-americano, isso dá 120 V entre fase e neutro, e 240 V entre as duas fases. Nos produtos vendidos no Brasil, os fabricantes adaptaram para os nossos valores: os inversores split-phase disponíveis no país entregam tipicamente 127 V entre fase e neutro e 220 V entre fases, ou 110 V e 220 V, conforme o modelo. É por isso que esses inversores aparecem nos catálogos descritos como "bifásico 127/220 V" ou "split-phase 110/220 V".

O ganho é claro: um único inversor alimenta, ao mesmo tempo, as cargas de tensão menor (tomadas, iluminação, eletrônicos) e as de tensão maior (chuveiro, ar-condicionado, forno, motobomba), sem precisar de dois equipamentos nem de autotransformador.

De onde vem o nome e por que gera confusão

O termo "split-phase" nasceu do sistema elétrico da América do Norte, onde a distribuição residencial usa justamente essa configuração: um transformador com uma derivação central (o center tap) aterrada, que "divide" a tensão de 240 V em duas metades de 120 V. Daí o nome fase dividida.

A confusão no Brasil tem três origens. A primeira é a tradução: o mesmo conceito aparece como split-phase, fase dividida, bifásico e 120/240 V, e nem sempre quem escreve o material sabe que são a mesma coisa. A segunda é técnica: há uma discussão sobre se as duas metades são "duas fases" de verdade ou uma fase única dividida, o que é irrelevante para o integrador, o que importa é que existem duas tensões disponíveis. A terceira, e a mais prática, é que o Brasil não tem um padrão único de rede, então o comportamento do inversor muda de cidade para cidade.

Para o integrador, a tradução que resolve é simples: split-phase é o inversor que dá duas tensões, a de tomada e a de chuveiro, na mesma saída. Guardado isso, o resto é detalhe.

Por que isso importa tanto no Brasil

O Brasil é um dos países onde entender split-phase mais faz diferença, e a razão é a diversidade de redes. Enquanto em muitos países a rede residencial é padronizada, aqui convivem vários sistemas: 127/220 V na maior parte do país, 220/380 V em várias regiões, 115/230 V em partes de São Paulo e Rio de Janeiro, e 220 V fase-fase em algumas localidades. Cada região tem o seu, e o inversor precisa se adequar ao da instalação.

Isso cria situações que o integrador enfrenta na prática. Uma casa em região de rede 127/220 V tem quase tudo em 127 V (tomadas, luzes, geladeira) e algumas cargas em 220 V (chuveiro, ar). Se o integrador instala um inversor monofásico de 220 V, no modo de backup ele só entrega 220 V, e todas as cargas de 127 V ficam sem energia justamente quando o cliente mais precisa. Para atender essa casa, é preciso um inversor split-phase 127/220 V, que entrega as duas tensões.

Já uma casa alimentada apenas em 220 V entre fases pode usar um inversor monofásico de 220 V sem problema, porque não há cargas de 127 V a alimentar. E é aqui que mora a decisão: não existe inversor certo no absoluto, existe o inversor certo para o padrão de rede e as cargas daquela instalação.

Um detalhe que confunde bastante: um inversor monofásico de 220 V pode, sim, ser ligado em uma rede que tem duas fases de 110 V ou 127 V, usando as duas fases para formar os 220 V. Mas isso alimenta apenas as cargas de 220 V. Não cria a tensão de 127 V para as tomadas. Ligar o inversor não é o mesmo que fornecer as duas tensões da casa.

Onde o split-phase é decisivo: o backup de sistemas híbridos e off-grid

O tema fica realmente crítico em sistemas com bateria, e a razão é o modo de backup.

Quando a rede está presente, quem define as tensões da casa é a concessionária, e o inversor apenas injeta ou compensa energia. Mas quando a rede cai, em um sistema híbrido ou off-grid, é o inversor que passa a formar a rede da casa, sozinho, pela sua saída de backup. Nesse momento, as tensões que as cargas recebem são exatamente as que o inversor entrega, e nada mais.

Aí está o ponto. Se o inversor de backup é monofásico de 220 V, durante o apagão a casa só tem 220 V. Geladeira de 127 V, iluminação de 127 V, roteador, TV, tudo o que é 127 V fica desligado. O cliente, que comprou o sistema justamente para não ficar sem energia, descobre que metade da casa não liga no backup. É uma das falhas mais comuns e mais frustrantes em projeto de sistema com bateria.

O inversor split-phase resolve isso porque, no backup, ele entrega as duas tensões, 127 V e 220 V, mantendo funcionando tanto as tomadas quanto o chuveiro e o ar. É por isso que boa parte dos inversores híbridos e off-grid vendidos no Brasil para atender residências completas tem saída split-phase: sem ela, o backup não cobre a casa de rede mista.

A lição para o integrador: a tensão de saída do inversor em modo backup precisa casar com as tensões reais das cargas da casa. Verificar isso na visita técnica, e não depois da instalação, é o que evita o retrabalho e o cliente insatisfeito.

O cuidado com o balanceamento das fases

Usar split-phase traz uma responsabilidade a mais que o integrador precisa conhecer: o equilíbrio entre as duas fases.

Como o inversor divide a capacidade entre as duas fases, as cargas precisam estar distribuídas de forma razoavelmente equilibrada entre elas. Se quase todas as cargas de 127 V forem ligadas em uma única fase, e a outra ficar quase vazia, cria-se um desbalanceamento. Os inversores têm um limite de desequilíbrio entre as fases, e ultrapassá-lo faz o equipamento acusar erro e, em alguns casos, desligar a saída. Manuais de inversores populares no Brasil descrevem justamente esse alarme quando a diferença de carga entre as duas fases fica grande demais.

Na prática, isso significa que o projeto elétrico precisa distribuir os circuitos de 127 V entre as duas fases do inversor, e não jogar tudo em uma só. É um cuidado de instalação, não uma limitação grave, mas ignorá-lo gera desarme no backup, de novo o pior momento para o sistema falhar.

Como escolher: um guia rápido

A decisão sobre a saída do inversor se resolve com poucas perguntas, todas respondidas na visita técnica.

• Qual o padrão de rede da instalação? 127/220 V, 220/380 V, 220 V fase-fase. Isso define o ponto de partida.
• Quais tensões as cargas usam? Se há cargas de 127 V e de 220 V, o backup precisa entregar as duas, e o split-phase é o caminho. Se tudo é 220 V, o monofásico de 220 V resolve.
• O sistema é só geração ou tem backup? Se tem backup, a saída do inversor em modo ilha é que importa, e é ela que precisa cobrir as tensões das cargas. Se é só injeção, sem backup, a exigência é menor.
• As cargas de 127 V dão para distribuir entre as duas fases? Se sim, o split-phase funciona bem; se há uma concentração inevitável em uma fase, é preciso dimensionar considerando o limite de desequilíbrio. A regra geral: em casa de rede mista, com 127 V e 220 V, que quer backup completo, split-phase. Em instalação só de 220 V, ou sem backup, o monofásico costuma bastar. E sempre confirmar o padrão de rede e as cargas antes de comprar o inversor, porque trocar depois é caro.

Tabela: monofásico, split-phase e trifásico

Característica	Monofásico	Split-phase (bifásico)	Trifásico
Saída	1 fase + neutro	2 fases + neutro	3 fases
Tensões disponíveis	Uma (ex.: 220 V)	Duas (ex.: 127 V e 220 V)	Trifásica e fase-neutro
Alimenta cargas de 127 V e 220 V juntas	Não	Sim	Sim
Aplicação típica	Rede só 220 V, cargas de uma tensão	Residência de rede mista (127/220 V)	Alta potência, cargas trifásicas
Faixa comum no Brasil	Vários modelos até 8 kW	Modelos de 5 a 12 kW	Acima de 12 kW
Cuidado principal	Não cobre 127 V	Balanceamento entre as fases	Balanceamento e maior custo

Como o Soffcal se encaixa

A escolha da saída do inversor, monofásico, split-phase ou trifásico, e a verificação do padrão de rede e das cargas da instalação são parte do projeto elétrico do integrador, feitas sobre as condições reais do local. O Soffcal não define a topologia de saída do inversor.

O que a plataforma entrega é o dimensionamento que antecede essa escolha: a partir do consumo, calcula a potência mínima do inversor, o banco de baterias LFP, a quantidade de painéis e a geração, e gera a proposta comercial. Conhecer a potência necessária é o que orienta a seleção do modelo, dentro do qual o integrador escolhe a saída adequada às tensões da casa. O dimensionamento correto define o porte; a decisão de split-phase ou monofásico ajusta esse porte à realidade elétrica da instalação.

Perguntas frequentes

O que é um inversor split-phase?

É o inversor que entrega na saída duas fases mais um neutro, disponibilizando duas tensões ao mesmo tempo: a menor entre cada fase e o neutro, e a maior entre as duas fases. No Brasil, os modelos split-phase entregam tipicamente 127 V e 220 V simultaneamente, o que permite alimentar cargas das duas tensões com um único equipamento.

Qual a diferença entre inversor monofásico e split-phase?

O monofásico entrega uma fase e um neutro, ou seja, uma única tensão, como 220 V. O split-phase entrega duas fases e um neutro, disponibilizando duas tensões ao mesmo tempo, como 127 V e 220 V. Na prática, o monofásico de 220 V não alimenta cargas de 127 V, enquanto o split-phase alimenta as duas.

Preciso de inversor split-phase no Brasil?

Depende da rede e das cargas da instalação. Em casa de rede mista, com tomadas de 127 V e cargas de 220 V como chuveiro, que quer backup completo, sim, porque só o split-phase entrega as duas tensões no modo de backup. Em instalação alimentada só em 220 V entre fases, um inversor monofásico de 220 V costuma bastar.

Por que minhas tomadas de 127 V não funcionam no backup?

Provavelmente porque o inversor instalado é monofásico de 220 V, e no modo de backup ele só forma uma rede de 220 V. Sem a tensão de 127 V, as cargas dessa tensão ficam desligadas durante a queda de energia. Para alimentar as duas tensões no backup, é necessário um inversor split-phase 127/220 V.

Split-phase é o mesmo que bifásico?

Na prática comercial brasileira, sim, os termos são usados como sinônimos para o inversor que entrega duas fases e um neutro, com duas tensões disponíveis. Você encontrará os mesmos produtos descritos como split-phase, fase dividida ou bifásico 127/220 V. O que importa é a função: duas tensões na mesma saída.

Conclusão

Entender o que é um inversor split-phase não é preciosismo técnico, é o que separa um sistema que atende a casa inteira de um que deixa metade das tomadas mudas no apagão. O split-phase entrega duas tensões, a de tomada e a de chuveiro, na mesma saída, e num país com a diversidade de redes do Brasil, isso é frequentemente a diferença entre o sistema certo e o errado.

O ponto crítico é o backup: quando a rede cai, é o inversor que forma a rede da casa, e as tensões que ele entrega são as únicas que as cargas recebem. Um inversor de saída incompatível com as tensões da instalação entrega um backup pela metade. Por isso, confirmar o padrão de rede e as cargas na visita técnica, e escolher a saída do inversor de acordo, é etapa obrigatória, não opcional.

Dimensione o sistema no Soffcal para acertar a potência do inversor e o banco, e case essa base com a saída correta, split-phase ou monofásica, conforme a realidade elétrica do cliente. É a soma do dimensionamento certo com a topologia certa que entrega o sistema que funciona de verdade, inclusive no apagão.
