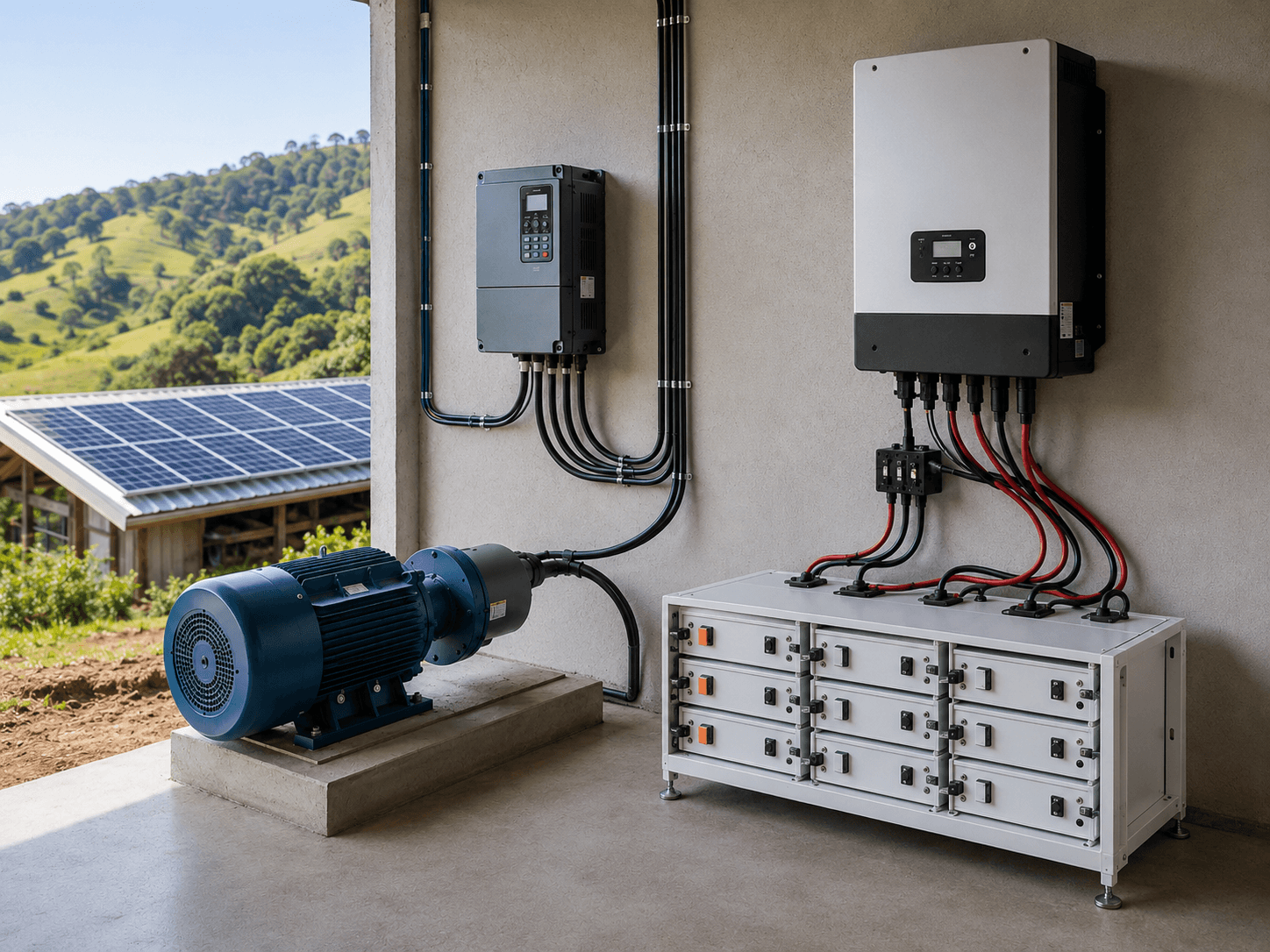

Off-grid para motor trifásico abaixo de 10 kW: soluções

Resposta rápida

O impasse é real: um off-grid com demanda abaixo de 10 kW cai na faixa em que quase todo inversor solar é monofásico, mas a carga é um motor trifásico. Há três saídas viáveis, e a melhor depende do caso. A primeira e geralmente mais elegante é o inversor de frequência (VFD) com entrada monofásica e saída trifásica, que alimenta o motor a partir do inversor solar monofásico e, de quebra, faz a partida suave, eliminando o pico de corrente que castiga a bateria. A segunda é usar um inversor solar trifásico de menor potência, hoje já existente na faixa de 5 kW a 12 kW em alguns fabricantes. A terceira é associar inversores monofásicos compatíveis em paralelismo para formar uma rede trifásica. Não existe solução única: o inversor de frequência não resolve todo caso, porque a versão monofásica costuma existir só até cerca de 3 CV e exige sobredimensionamento (derating). Este artigo detalha cada rota, com as condições, os cálculos e os erros a evitar.

Introdução

Existe uma faixa de projeto off-grid que gera mais dúvida do que qualquer outra: a instalação pequena, com demanda total abaixo de 10 kW, que precisa alimentar um motor trifásico. Uma serraria de sítio, uma bomba de irrigação, um moinho, uma câmara fria, um compressor. A carga é modesta, mas é trifásica.

O problema é de disponibilidade de equipamento. A esmagadora maioria dos inversores solares off-grid até 10 kW tem saída monofásica, porque atende residência e comércio leve, que são cargas monofásicas. Os inversores solares trifásicos, por sua vez, historicamente começam por volta de 12 kW a 15 kW, uma potência muito acima do que a instalação precisa. O integrador fica entre comprar um sistema grande demais e caro, ou achar um jeito de gerar trifásico a partir de um inversor monofásico.

A boa notícia é que há soluções técnicas boas. A má notícia é que a mais citada, o inversor de frequência, é vendida como solução automática e não é. Ela funciona muito bem em certas condições e falha em outras, e usar sem entender as condições gera projeto queimado. Este artigo percorre as rotas viáveis com o rigor que o tema exige, mostrando quando cada uma serve, quando não serve, e como dimensionar.

Por que o motor trifásico é um problema em off-grid

Antes das soluções, é preciso entender por que motor é uma carga difícil, e a resposta está na partida.

Um motor de indução trifásico, ao partir em partida direta, puxa uma corrente de partida muito maior que a nominal. A literatura técnica é consistente: o pico fica tipicamente entre 6 e 8 vezes a corrente nominal, e em motores de linha entre 5,5 e 7 vezes. Ou seja, um motor que consome 3 kW em regime pode exigir o equivalente a 18 kW a 24 kW por alguns instantes na partida.

Em um sistema conectado à rede, isso é absorvido pela robustez da concessionária. Em um off-grid, não. O inversor solar tem uma capacidade de sobrecarga limitada, tipicamente da ordem de 1,5 a 2 vezes a potência nominal por poucos segundos, e nada perto de 6 a 8 vezes. Se o pico de partida ultrapassa a sobrecarga do inversor, ele desarma por proteção, e o motor não parte. Pior: o banco de baterias precisa entregar essa corrente instantânea, e um banco com C-rate insuficiente colapsa a tensão na partida, o que também derruba o sistema.

Por isso, dimensionar off-grid para motor não é olhar a potência de regime, é resolver a partida. E é exatamente aqui que uma das soluções brilha e as outras precisam de cuidado.

Solução 1: inversor de frequência (VFD) monofásico para trifásico

O inversor de frequência, ou VFD (Variable Frequency Drive), é um acionamento de motor que recebe energia em uma configuração e entrega em outra, controlando frequência e tensão. Vários modelos aceitam entrada monofásica e entregam saída trifásica, o que resolve exatamente o nosso problema: o inversor solar monofásico alimenta o VFD, e o VFD alimenta o motor trifásico.

A grande vantagem, que muda toda a análise, é a partida. O VFD não parte o motor em partida direta. Ele acelera o motor por rampa, controlando frequência e tensão desde o zero, e com isso a corrente de partida despenca. Enquanto a partida direta puxa de 6 a 8 vezes a nominal, a partida por inversor de frequência fica tipicamente abaixo de 1,5 vez a corrente nominal. Traduzindo para o off-grid: o VFD elimina o maior problema, o pico de partida, e alivia dramaticamente o inversor solar e o banco de baterias.

Mas há condições e limitações que precisam ser respeitadas, e ignorá-las é onde os projetos falham.

A limitação de potência da entrada monofásica. Este é o ponto mais importante e o mais ignorado. Os VFDs com entrada monofásica de linha existem, em geral, apenas até cerca de 3 CV (aproximadamente 2,2 kW). Acima disso, os inversores de frequência são projetados para entrada trifásica. Há exceções especiais, como uma versão específica do WEG CFW700 dedicada a entrada monofásica acima de 3 CV, mas são exceções, não a regra. Então, para um motor de baixa potência, digamos até 3 CV, a rota do VFD monofásico é direta; para um motor maior, ela pode simplesmente não existir naquele modelo, e é preciso verificar antes.

O sobredimensionamento (derating). Quando um VFD projetado para entrada trifásica é alimentado por entrada monofásica, ele precisa ser sobredimensionado, com derating tipicamente na faixa de 40% a 50%. O motivo é elétrico: com apenas uma fase na entrada, o barramento de corrente contínua interno do VFD recebe menos pulsos de energia por ciclo, o que aumenta a ondulação (ripple) e sobrecarrega os capacitores e o retificador. Para compensar, usa-se um VFD de potência bem maior que a do motor. Um motor de 3 CV alimentado por VFD em entrada monofásica pode exigir um VFD dimensionado para 5 a 6 CV. Ignorar o derating queima o VFD.

A corrente de entrada. Como a potência entra por uma fase só, a corrente na entrada monofásica é significativamente maior do que seria em entrada trifásica para a mesma potência. Isso precisa ser considerado no dimensionamento do inversor solar, dos cabos e das proteções entre o inversor solar e o VFD. Subdimensionar aí gera aquecimento e desarme.

A qualidade de energia exigida pelo VFD. O VFD precisa de uma alimentação de onda senoidal pura na entrada. Inversores solares de onda senoidal modificada, mais baratos, não servem: podem fazer o VFD apresentar erro, aquecer ou não funcionar. Off-grid para motor via VFD exige inversor solar de onda senoidal pura, sem exceção.

Tensão de saída e compatibilidade com o motor. A tensão de saída trifásica do VFD precisa casar com a do motor, tipicamente 220 V entre fases. Motores 220/380 V precisam estar ligados na configuração correta (triângulo para 220 V), e é preciso confirmar que o VFD entrega a tensão que o motor espera. VFD que entrega 220 V trifásico não alimenta motor ligado para 380 V.

Torque e frequência. O VFD controla a frequência, e com ela a velocidade e o torque do motor. Isso é uma vantagem para cargas como bomba e ventilador, que se beneficiam de partida suave e controle de rotação. Mas cargas que exigem alto torque de partida, ou que precisam de rotação plena imediata, precisam de um VFD dimensionado para esse torque, e a redução de frequência reduz a ventilação do próprio motor, o que pode exigir refrigeração externa em operação prolongada em baixa rotação. Cada aplicação tem o seu requisito de torque, e o VFD precisa ser escolhido para ele.

Quando o VFD monofásico para trifásico funciona bem: motor de baixa potência, tipicamente até 3 CV, com carga que aceita partida suave, como bombeamento, ventilação e a maioria das cargas de sítio, alimentado por inversor solar de onda senoidal pura corretamente dimensionado. Quando não funciona: motor acima da faixa em que existe VFD de entrada monofásica, sem verificar disponibilidade; VFD sem derating; inversor solar de onda modificada; ou carga de altíssimo torque de partida sem o VFD adequado.

Solução 2: inversor solar trifásico de menor potência

A premissa de que inversor solar trifásico só existe a partir de 12 kW a 15 kW já não é totalmente verdadeira, e vale conferir o mercado antes de descartar essa rota.

Alguns fabricantes já oferecem inversores híbridos e off-grid trifásicos em faixas menores, na casa de 5 kW a 12 kW, projetados para aplicações residenciais e comerciais de pequeno porte com baterias de baixa tensão. Quando existe um modelo trifásico na potência que a instalação precisa, essa é a solução mais limpa: a saída já é trifásica, sem VFD intermediário, sem derating, sem etapa extra de conversão.

A vantagem é a simplicidade e a integração. A desvantagem é que a oferta ainda é menor que a de monofásicos nessa faixa, o preço tende a ser maior, e é preciso que o modelo específico atenda os requisitos de potência de pico para a partida do motor, caso o motor parta em partida direta a partir do inversor. Se o motor for grande em relação ao inversor, mesmo o trifásico pode não dar conta da partida direta, e aí o VFD volta à conversa, agora alimentado por rede trifásica.

Quando funciona: quando existe um inversor solar trifásico na potência adequada e ele suporta a partida da carga. Quando não funciona ou não é ideal: quando o modelo trifásico na faixa não existe ou custa muito mais que a alternativa, ou quando a partida do motor excede a sobrecarga do inversor.

Solução 3: paralelismo de inversores monofásicos para formar trifásico

A terceira rota aproveita um recurso que muitos inversores off-grid modernos já trazem: o paralelismo com formação de rede trifásica.

Vários inversores off-grid monofásicos, quando são do mesmo modelo e compatíveis, podem ser associados em configuração trifásica, com três unidades defasadas em 120 graus formando as três fases. Fabricantes com essa função permitem montar sistemas monofásicos ou trifásicos a partir das mesmas unidades, escalando a potência conforme a necessidade. Assim, três inversores de 5 kW formam uma rede trifásica de 15 kW, por exemplo.

A vantagem é usar equipamento monofásico, que é abundante e barato na faixa, para entregar trifásico, com potência total elevada e possibilidade de expansão. A desvantagem é o custo de três inversores, a exigência de que sejam do mesmo modelo compatível com a função, e a configuração mais complexa, que precisa ser feita corretamente para o balanceamento entre fases. Além disso, mesmo formada a rede trifásica, a partida direta de um motor grande ainda exige que o conjunto suporte o pico, o que pode levar de volta ao VFD como complemento.

Quando funciona: quando o fabricante do inversor oferece a função de paralelismo trifásico, e o projeto justifica a potência total resultante, o que costuma fazer mais sentido quando a instalação tem outras cargas além do motor e vai crescer. Quando não funciona bem: quando se quer apenas alimentar um motor pequeno, caso em que montar três inversores para isso é caro e desproporcional frente à solução do VFD.

Comparação das soluções

Critério	VFD monofásico → trifásico	Inversor trifásico compacto	Paralelismo trifásico
Faixa de aplicação	Motor até ~3 CV (entrada mono)	Onde há modelo de 5 a 12 kW	Quando há função no inversor
Resolve a partida do motor	Sim, partida suave nativa	Depende da sobrecarga do modelo	Depende do conjunto
Sobredimensionamento	Sim, derating de 40% a 50%	Não	Não, mas usa 3 inversores
Custo	Baixo (só o VFD)	Médio a alto	Alto (3 inversores)
Complexidade	Baixa a média	Baixa	Média a alta
Exige onda senoidal pura	Sim, obrigatório	Já é	Já é
Melhor cenário	Motor pequeno, carga com partida suave	Existe modelo trifásico adequado	Sistema maior, com expansão

Exemplo prático de dimensionamento

Considere um sítio off-grid com demanda total de cerca de 4 kW, sendo a carga crítica uma bomba com motor trifásico de 2 CV (aproximadamente 1,5 kW), além de cargas monofásicas da casa.

Rota do VFD. Um VFD de entrada monofásica atende os 2 CV com folga, e por ser motor pequeno está dentro da faixa em que o VFD monofásico existe. Aplicando derating, escolhe-se um VFD dimensionado para cerca de 4 CV, para operar seguro em entrada monofásica. O inversor solar precisa ser de onda senoidal pura, com potência que atenda a soma das cargas mais a operação do VFD. Como o VFD faz partida suave, o pico de partida do motor deixa de ser problema, e o inversor solar não precisa ser sobredimensionado para os 6 a 8 vezes que a partida direta exigiria. O banco de baterias é dimensionado pela energia diária e por um C-rate confortável para a operação contínua, sem o susto da partida. Resultado: solução enxuta e barata.

Rota alternativa. Se a mesma instalação já previsse crescer para várias cargas trifásicas, ou o motor fosse maior, valeria comparar com um inversor solar trifásico compacto de 5 kW a 6 kW, se existir modelo adequado, eliminando o VFD. A conta passa a ser custo do trifásico contra custo do inversor monofásico mais VFD, considerando a simplicidade de cada arranjo.

O ponto do exemplo: para motor pequeno, o VFD costuma vencer em custo e simplicidade, justamente porque resolve a partida sem sobredimensionar o resto do sistema.

Erros a evitar

• Dimensionar o inversor solar pela potência de regime do motor, ignorando a partida. Se o motor parte direto, o pico de 6 a 8 vezes derruba o inversor. Ou se resolve a partida com VFD, ou se sobredimensiona o inversor e o banco para o pico.
• Usar VFD de entrada monofásica acima da faixa em que ele existe. Passar de cerca de 3 CV sem confirmar a disponibilidade leva a não encontrar o equipamento ou forçar um modelo inadequado.
• Esquecer o derating do VFD em entrada monofásica. Alimentar por uma fase um VFD dimensionado para o motor, sem a margem de 40% a 50%, queima o equipamento.
• Alimentar VFD com inversor de onda senoidal modificada. O VFD exige onda pura; a modificada gera erro e superaquecimento.
• Ignorar a compatibilidade de tensão entre VFD e motor. Entregar 220 V a um motor ligado para 380 V, ou vice-versa, não funciona ou danifica.
• Subdimensionar o banco de baterias no C-rate. Mesmo com VFD, o banco precisa entregar a potência de operação; sem VFD, precisa entregar o pico de partida, o que exige C-rate alto.
• Montar paralelismo trifásico com inversores de modelos diferentes ou sem a função. O paralelismo trifásico só funciona entre unidades compatíveis e projetadas para isso.

Recomendações objetivas por cenário

• Motor trifásico pequeno, até cerca de 3 CV, carga com partida suave (bomba, ventilador): inversor de frequência de entrada monofásica com derating, alimentado por inversor solar de onda senoidal pura. É a rota mais econômica e resolve a partida.
• Motor um pouco maior, ou instalação que já vai nascer trifásica com várias cargas: avaliar inversor solar trifásico compacto de 5 kW a 12 kW, se houver modelo adequado, pela simplicidade de não ter VFD.
• Sistema que vai crescer, com potência total elevada e mistura de cargas mono e trifásicas: paralelismo de inversores monofásicos compatíveis para formar rede trifásica, dimensionando o conjunto para as cargas e para a partida.
• Carga de altíssimo torque de partida: VFD dimensionado para o torque exigido, independentemente da rota de geração, porque só o controle de frequência garante a partida sem pico destrutivo. A regra geral: em off-grid abaixo de 10 kW, o inversor de frequência costuma ser a melhor resposta para o motor pequeno, não porque contorna a falta de inversor trifásico, mas porque resolve a partida, que é o verdadeiro problema. Fora da faixa de potência dele, ou em instalações que pedem trifásico de forma nativa, as outras rotas assumem.

Como o Soffcal se encaixa

O Soffcal dimensiona a base do sistema off-grid: a partir do consumo, calcula a potência mínima do inversor, o banco de baterias LFP, a quantidade total de painéis e a geração fotovoltaica, considerando as cargas e os picos de demanda, incluindo cargas indutivas como motores no fator de partida. É o que define o porte do inversor solar e do banco para a instalação.

A engenharia de acionamento do motor, a escolha entre VFD, inversor trifásico ou paralelismo, o derating do VFD, a compatibilidade de tensão e o requisito de torque, é projeto elétrico do integrador sobre o sistema dimensionado. O que a plataforma entrega é o dimensionamento correto do inversor solar, dos painéis e do banco, para que a solução de acionamento escolhida tenha a base de energia que ela exige. Sem esse dimensionamento, nem o melhor VFD resolve um sistema que não tem inversor nem bateria à altura da carga.

Perguntas frequentes

Posso alimentar um motor trifásico com inversor solar monofásico?

Sim, com um inversor de frequência (VFD) de entrada monofásica e saída trifásica entre o inversor solar e o motor. O inversor solar monofásico alimenta o VFD, e o VFD entrega trifásico ao motor, ainda fazendo a partida suave. A condição é que o motor esteja na faixa de potência em que existe VFD de entrada monofásica, tipicamente até cerca de 3 CV, e que o inversor solar seja de onda senoidal pura.

Por que o inversor de frequência precisa ser sobredimensionado em entrada monofásica?

Porque, com apenas uma fase na entrada, o barramento interno do VFD recebe menos pulsos de energia por ciclo, o que aumenta a ondulação e sobrecarrega os capacitores e o retificador. Para compensar, aplica-se um derating de tipicamente 40% a 50%, usando um VFD de potência bem maior que a do motor. Sem esse sobredimensionamento, o VFD pode queimar.

O inversor de frequência resolve a corrente de partida do motor?

Sim, e essa é a maior vantagem dele em off-grid. Enquanto a partida direta puxa de 6 a 8 vezes a corrente nominal, a partida por inversor de frequência fica tipicamente abaixo de 1,5 vez, porque o VFD acelera o motor por rampa controlando a frequência. Isso alivia drasticamente o inversor solar e o banco de baterias, que não precisam suportar o pico de partida.

Existe inversor solar trifásico abaixo de 12 kW?

Sim, já existem modelos híbridos e off-grid trifásicos na faixa de 5 kW a 12 kW em alguns fabricantes, voltados a aplicações residenciais e comerciais de pequeno porte. Quando há um modelo adequado à potência da instalação, é a solução mais simples, porque entrega trifásico direto, sem VFD. A oferta ainda é menor que a de monofásicos nessa faixa.

Posso juntar três inversores monofásicos para gerar trifásico?

Sim, se os inversores forem do mesmo modelo e o fabricante oferecer a função de paralelismo com formação de rede trifásica. Três unidades defasadas em 120 graus formam as três fases. É uma boa opção para sistemas de maior potência e com expansão prevista, mas é caro para alimentar apenas um motor pequeno, situação em que o VFD costuma ser mais econômico.

Qual o maior erro ao dimensionar off-grid para motor?

Dimensionar o sistema pela potência de regime do motor e ignorar a corrente de partida. O motor em partida direta puxa várias vezes a corrente nominal, e se o inversor e o banco não suportarem esse pico, o sistema desarma e o motor não parte. A solução é resolver a partida, seja com inversor de frequência, seja sobredimensionando inversor e banco para o pico.

Conclusão

Alimentar um motor trifásico em um off-grid abaixo de 10 kW não é um beco sem saída, mas também não tem solução única e automática. O inversor de frequência de entrada monofásica e saída trifásica é, na maioria dos casos de motor pequeno, a melhor resposta, não por contornar a ausência de inversor trifásico, e sim por resolver o verdadeiro problema do off-grid com motor, que é a corrente de partida. Desde que respeitados o limite de potência da entrada monofásica, o derating, a onda senoidal pura e a compatibilidade de tensão e torque.

Fora dessas condições, as alternativas assumem: o inversor solar trifásico compacto, quando existe modelo na potência certa, pela simplicidade; e o paralelismo de inversores monofásicos, quando a instalação pede potência maior e crescimento. O erro comum a todas as rotas é ignorar a partida do motor no dimensionamento.

O caminho seguro começa pelo dimensionamento correto do sistema. Calcule o off-grid no Soffcal, chegue à potência de inversor, ao banco e à geração que a instalação exige com o motor considerado, e sobre essa base escolha a rota de acionamento adequada ao porte e à carga do projeto.
