Pontos quentes em painéis solares: causas e como evitar

Resposta rápida

Ponto quente, ou hot spot, é uma região do módulo que aquece muito acima do normal porque uma célula parou de gerar e passou a consumir a energia das outras, dissipando tudo em calor. As causas mais comuns são sombra e sujeira, seguidas de microfissuras nas células. E aqui está o erro que mais gera microfissura no Brasil: pisar em cima do módulo. A célula de silício tem cerca de 150 micrômetros de espessura, e uma única pisada abre trincas invisíveis a olho nu que viram ponto quente meses depois, com temperaturas medidas acima de 110°C em casos reais. O agravante é que o problema costuma nascer no projeto: usina sem corredor de manutenção obriga a equipe de limpeza a andar sobre os painéis. Detecção é por termografia e eletroluminescência; prevenção é projeto com acesso e equipe treinada.

Introdução

Existe um dano em usina fotovoltaica que não aparece no dia da instalação, não aparece no comissionamento mal feito, e só se manifesta um ou dois anos depois, como queda de geração que ninguém sabe explicar. Ele começa com uma pessoa subindo no telhado e apoiando o pé onde não devia.

Pisar em módulo é prática comum no Brasil, e não por má fé. O instalador precisa alcançar o módulo do meio da fileira, a equipe de limpeza precisa atravessar a usina, e não há por onde passar. Então pisa. O vidro não quebra, ninguém vê nada acontecer, e a impressão que fica é que não houve problema. Houve. Ele só é invisível.

O que se cria ali é uma microfissura na célula, que ao longo dos ciclos térmicos do dia e da noite vai se abrindo, isolando pedaços da célula, até que aquela região vire um ponto quente. E ponto quente não é só perda de geração: é degradação acelerada, risco de delaminação, entrada de umidade e, em caso extremo, risco de incêndio.

Este artigo explica a física do ponto quente, mapeia as causas reais em ordem de frequência, detalha por que pisar no módulo é um erro grave, mostra o erro de projeto que força esse erro de operação, e fecha com o que fazer para detectar e prevenir.

O que é um ponto quente e por que ele destrói o módulo

O ponto quente nasce de uma inversão de papel dentro do módulo. As células de uma string estão ligadas em série, então a mesma corrente passa por todas. Quando uma célula deixa de produzir como as vizinhas, seja por sombra, sujeira ou trinca, ela não consegue mais acompanhar a corrente que as outras empurram.

Nesse momento acontece a inversão de tensão: a célula deixa de ser geradora e passa a se comportar como receptora, ou seja, como uma carga. Ela recebe a energia produzida pelas demais células da série e dissipa tudo em forma de calor. É por isso que a temperatura sobe tanto e de forma tão localizada. Em um caso real documentado em campo, uma célula sombreada parcialmente atingiu 110,5°C enquanto o restante do módulo operava em temperatura normal.

O dano é duplo. No curto prazo, a geração daquele sub-módulo cai. No longo prazo, o calor concentrado degrada o encapsulante, pode causar delaminação, queimar a célula e abrir caminho para a entrada de umidade, o que leva a corrosão e curto-circuito entre os contatos metálicos. Em situação extrema, existe risco de incêndio.

Os módulos têm uma proteção projetada para isso: os diodos de bypass, normalmente três ou quatro por módulo. Cada diodo fica em paralelo com um grupo de células, formando um sub-módulo. Em um módulo de 72 células, por exemplo, é comum haver um diodo para cada grupo de 24 células. Quando o grupo é sombreado, o diodo desvia a corrente e protege as células.

O problema, e este é o ponto que muita gente ignora, é que o diodo de bypass nem sempre atua. Se o sombreamento é pequeno, atingindo apenas parte de uma célula, a queda pode não ser suficiente para acionar o diodo. Foi exatamente isso que aconteceu no caso dos 110,5°C: a área sombreada não bastou para ativar a proteção, e a célula cozinhou. Ou seja, contar com o diodo de bypass como garantia contra ponto quente é um erro conceitual.

As principais causas, em ordem de frequência

Nem toda causa de ponto quente tem o mesmo peso. Em campo, a ordem é bastante consistente.

Sombreamento é a causa mais comum. Pode ser sombra permanente, de uma antena, chaminé, caixa d'água ou árvore que cresceu, ou sombra móvel. A sombra móvel costuma ser menos agressiva justamente porque se desloca ao longo do dia. A sombra permanente, ou o sombreamento parcial que não aciona o diodo, é a que causa dano.

Sujeira vem logo depois, e no Brasil é subestimada. Fezes de pássaro, folhas, poeira acumulada em pontos de escoamento e resíduos industriais criam sombreamento localizado, que não sai sozinho e concentra calor. Fezes de pássaro são especialmente danosas por serem opacas e aderentes.

Microfissuras nas células são a terceira causa mais comum, e a mais insidiosa, porque são invisíveis. Elas vêm de estresse mecânico: impacto no transporte, empilhamento descuidado, queda, granizo e, principalmente, pisoteio. Também podem nascer na própria fábrica, no estresse térmico da soldagem das fitas e da laminação, mas em fabricante sério isso é raro, porque o módulo é inspecionado no fim da linha.

Defeito de fabricação existe, mas é a causa menos provável quando o módulo vem de fornecedor confiável e certificado.

Há ainda causas elétricas que se somam ao quadro, como a degradação induzida pelo potencial (PID), que aparece em sistemas de tensão alta com strings longas, quando o isolamento inadequado permite corrente de fuga para a terra pela moldura aterrada. O PID hoje é ensaiado dentro da IEC 61215-2:2021, com requisito de degradação de potência abaixo de 5%, e tem uma característica útil: em muitos casos é reversível, se detectado a tempo.

O erro grave: pisar em cima do módulo

Aqui está o ponto central. A célula fotovoltaica é uma lâmina de silício de aproximadamente 150 micrômetros de espessura, quebradiça como uma bolacha fina. O vidro temperado que a cobre foi projetado para resistir a granizo e carga distribuída de vento e neve, não para receber o peso concentrado de uma pessoa em um ponto.

Quando alguém pisa, ajoelha ou se apoia no módulo, o vidro flexiona e transmite a carga para as células. O vidro não quebra, e é justamente isso que engana: a pessoa desce achando que não aconteceu nada. Mas as células abaixo trincaram. O Laboratório Nacional de Energia Renovável dos Estados Unidos (NREL) produziu um ensaio de eletroluminescência mostrando exatamente esse dano invisível, com as trincas aparecendo no padrão dos passos.

O que torna isso grave é a progressão. A microfissura não é um dano estático. A cada ciclo de aquecimento do dia e resfriamento da noite, os materiais ao redor da trinca se expandem e se contraem, e a fissura vai se abrindo. Pedaços da célula vão sendo eletricamente isolados do resto. O efeito na saída de potência piora ano após ano, e o que era uma perda desprezível vira ponto quente. Em outras palavras: o prejuízo do pisoteio é uma bomba-relógio que o cliente vai sentir depois que o integrador já foi embora.

O agravante contratual é quem paga a conta. Defeito de fábrica tem garantia. Dano causado na instalação ou na manutenção, não. Quando a termografia revela um padrão de pontos quentes em fileira, do tamanho de uma pegada, a discussão de garantia acaba ali, e o custo da troca é do integrador ou do cliente.

E não é só o pé. Equipe de O&M sem treinamento causa o mesmo tipo de dano com escova dura, produto químico abrasivo, jato de alta pressão e ferramenta apoiada sobre o vidro. Todos aplicam estresse mecânico ou térmico onde não deveria haver nenhum.

O erro de projeto que força o erro de operação

Este é o ponto que quase ninguém liga, e que interessa direto a quem projeta. A equipe de limpeza pisa no módulo porque não tem por onde andar.

Quando o projetista ocupa cada centímetro do telhado ou da área para maximizar kWp, sem prever corredores de circulação, ele está criando uma usina que só pode ser mantida pisando nela. O erro não é da equipe de limpeza; é do projeto que não deixou alternativa. O mesmo vale para usina de solo com fileiras coladas demais e sem caminho de serviço.

Prever acesso é decisão de projeto, e ela tem custo: alguns módulos a menos, algum kWp a menos. Mas é um custo pequeno perto de trocar módulos danificados e explicar ao cliente por que a geração caiu 15% em dois anos. Um projeto que reserva corredores de manutenção, respeita as distâncias de segurança e prevê pontos de ancoragem para trabalho em altura entrega uma usina que dá para operar por 25 anos sem destruir o próprio ativo.

A regra prática: se para limpar a usina é preciso pisar nos módulos, o projeto está errado. E se a usina já existe assim, a alternativa é limpeza com equipamento de alcance, como escovas de cabo extensor a partir das bordas, plataformas ou sistemas de limpeza que não exijam subir no arranjo.

Como detectar antes do prejuízo

Ponto quente e microfissura não se detectam a olho nu, e é por isso que tanta usina convive com eles sem saber.

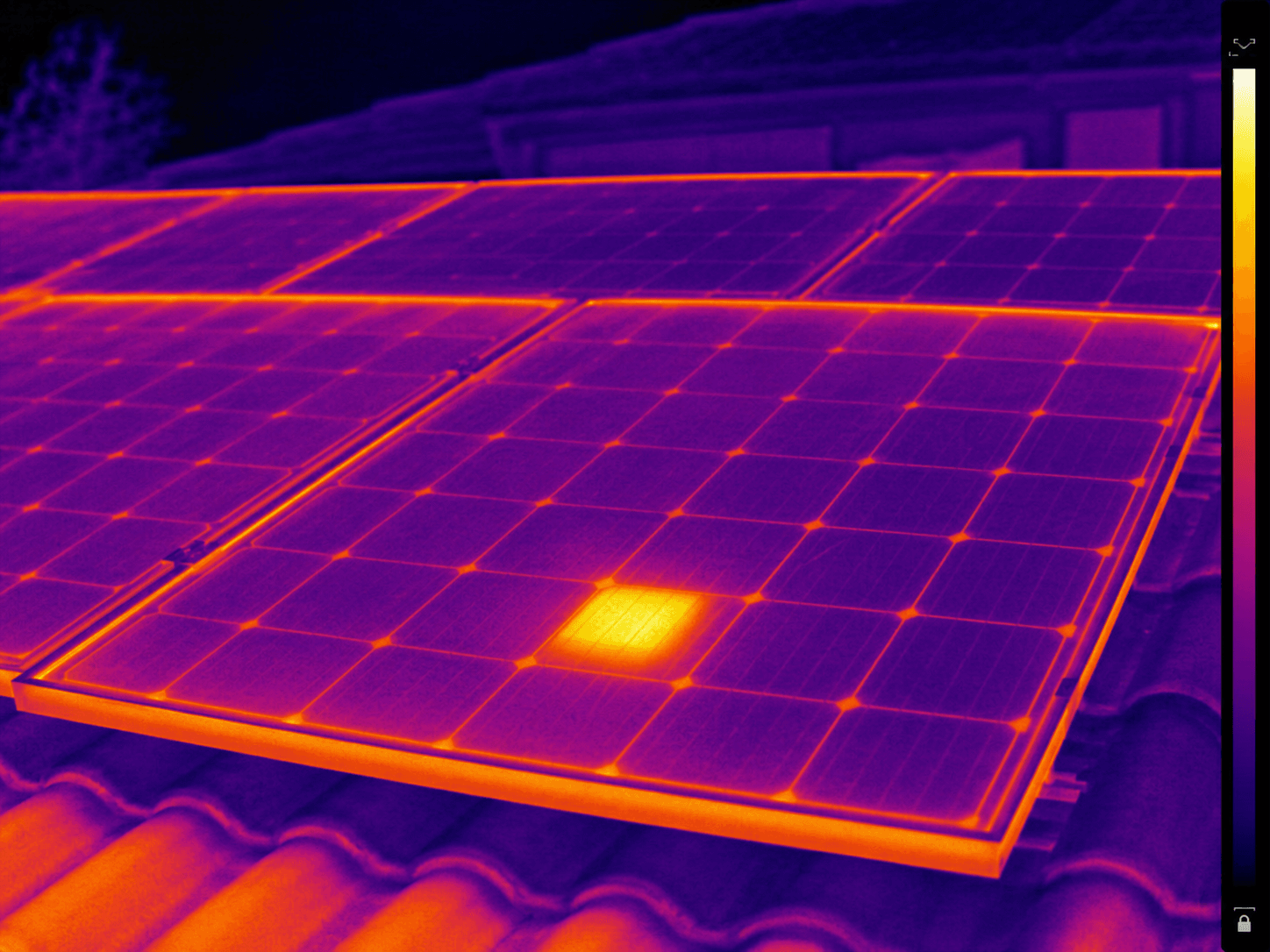

A termografia é a ferramenta principal. Uma câmera infravermelha registra a temperatura em toda a superfície do módulo, e as regiões anormalmente quentes denunciam o problema. Ela deve ser feita no comissionamento, logo após a construção, para separar o que veio de fábrica do que foi causado na obra, e depois periodicamente, como manutenção preventiva. Em usinas maiores, a termografia aérea com drone cobre o campo inteiro em uma fração do tempo.

A eletroluminescência (EL) é o ensaio que revela as microfissuras propriamente ditas, aquelas que ainda não viraram ponto quente. É o exame que mostra a trinca antes de ela cobrar o preço, e é o que sustenta uma reclamação de garantia ou uma responsabilização de terceiros.

O ensaio de resistência de isolamento completa o diagnóstico, sobretudo quando há vidro trincado ou suspeita de entrada de umidade. Um caso documentado em uma usina no Ceará mostra bem a gravidade: 11,5% dos módulos com vidro trincado e resistência de isolamento medida em 0,01 MΩ, cerca de 1% do mínimo normativo, causando desligamentos recorrentes dos inversores. Depois da correção, o isolamento voltou a valores acima de 1.000 MΩ e os desligamentos cessaram.

Um cuidado importante antes de ensaiar: confirme o procedimento com o fabricante do módulo. Alguns fabricantes desautorizam explicitamente certos testes de isolamento, e realizá-los pode anular a garantia. Verificar antes evita trocar um problema por outro.

O que fazer: prevenção e correção

Resumindo em ações práticas.

Na prevenção, a lista é curta e barata: nunca pisar, ajoelhar ou apoiar nada sobre o módulo; prever corredores de manutenção no projeto; treinar a equipe de O&M em manuseio, transporte e empilhamento; limpar com água, escova macia de cabo extensor e sem produto abrasivo, preferindo o começo da manhã ou o fim da tarde para não aplicar choque térmico no vidro quente; e fazer termografia no comissionamento, que é o momento de flagrar dano de obra enquanto ainda dá para responsabilizar quem causou.

Na correção, depende do que a inspeção revelar. Sombreamento resolve-se removendo a causa ou, quando não dá, reorganizando o arranjo ou adotando eletrônica de potência no nível do módulo, que isola o módulo problemático do restante da série. Sujeira resolve-se com limpeza correta e periódica. Microfissura não tem conserto: o módulo afetado precisa ser substituído, e aí vale a regra de sempre, o substituto precisa ter corrente igual ou maior que a dos demais para não virar o novo gargalo da string. PID, quando detectado a tempo, pode ser revertido em boa parte dos casos.

Como o Soffcal se encaixa

Inspeção termográfica, eletroluminescência e política de O&M são trabalho de campo e de engenharia, fora do que uma ferramenta de dimensionamento faz. O Soffcal não detecta ponto quente nem substitui a termografia.

Onde a plataforma entra é no dimensionamento que precede tudo isso: a partir do consumo, calcula a quantidade total de painéis, a geração FV, a potência mínima do inversor e, quando há armazenamento, o banco de baterias LFP, gerando a proposta comercial. Conhecer a quantidade de módulos que o projeto exige é o que permite ao projetista distribuir o arranjo na área disponível já reservando os corredores de manutenção, em vez de descobrir na hora da instalação que não sobrou por onde andar.

Perguntas frequentes

O que é um ponto quente em painel solar?

É uma região do módulo que aquece muito acima do normal porque uma célula parou de gerar e passou a se comportar como carga, dissipando em calor a energia produzida pelas outras células da série. As causas mais comuns são sombreamento, sujeira e microfissuras. Em casos reais, a temperatura da célula afetada já foi medida acima de 110°C.

Pode pisar em cima dos painéis solares?

Não. A célula de silício tem cerca de 150 micrômetros de espessura e é extremamente frágil. Mesmo que o vidro não quebre, a pisada gera microfissuras invisíveis nas células, que se agravam com os ciclos térmicos do dia e da noite e viram pontos quentes ao longo dos anos. O dano é progressivo e não é coberto pela garantia de fábrica.

Como saber se meu painel tem microfissuras?

A olho nu não dá. A microfissura só é detectada por ensaio de eletroluminescência, que revela as trincas antes de virarem ponto quente, ou por termografia, que mostra as regiões já aquecidas. A termografia deve ser feita no comissionamento e depois periodicamente como manutenção preventiva.

O diodo de bypass não protege contra ponto quente?

Nem sempre. O diodo de bypass fica em paralelo com um grupo de células e desvia a corrente quando o grupo é sombreado. Mas se o sombreamento é pequeno, atingindo só parte de uma célula, pode não ser suficiente para acioná-lo, e a célula aquece mesmo assim. Confiar no diodo como garantia contra hot spot é um erro conceitual.

Como limpar a usina sem danificar os módulos?

Sem subir no arranjo. Use escova macia com cabo extensor a partir das bordas ou dos corredores de manutenção, água sem produto abrasivo e sem jato de alta pressão, de preferência no início da manhã ou no fim da tarde para evitar choque térmico no vidro quente. Se a usina só pode ser limpa pisando nos módulos, o problema está no projeto, que não previu acesso.

Conclusão

Ponto quente é o resultado visível de erros que aconteceram bem antes, na instalação, na manutenção ou no projeto. A física é simples: uma célula que para de gerar vira carga e transforma a energia das vizinhas em calor. O que não é simples é enxergar isso a tempo, porque a causa mais frequente e mais evitável, a microfissura por pisoteio, é invisível e cobra a conta anos depois.

A prevenção custa quase nada perto do prejuízo: não pisar, treinar a equipe, limpar do jeito certo e, principalmente, projetar a usina com corredor de manutenção, para que ninguém precise pisar. Somado a isso, termografia no comissionamento e inspeção periódica transformam um dano silencioso em um problema detectável enquanto ainda há garantia ou responsável.

Dimensione o sistema no Soffcal, saiba desde o início quantos módulos o projeto exige, e distribua o arranjo já reservando o caminho por onde a equipe vai andar nos próximos 25 anos.
