Saturação do inversor: o que é oversizing e overload

Resposta rápida

Saturação do inversor é instalar mais potência de painéis (em Wp) do que a potência nominal do inversor. O mesmo conceito aparece com vários nomes: oversizing, overload, sobrecarga, sobredimensionamento CC/CA, relação DC/AC, e o inverso dele, o FDI (fator de dimensionamento do inversor). E, ao contrário do que o nome sugere, na medida certa isso não é defeito, é boa prática. Como os painéis quase nunca atingem a potência nominal (medida em condições de teste que raramente ocorrem), o inversor menor aproveita melhor a geração do dia inteiro, alargando a curva de manhã e à tarde. Só nos picos de dias muito ensolarados o inversor limita a saída, o chamado clipping, e essa perda costuma ser pequena diante do ganho. Cada fabricante define até quanto seu inversor aceita, e os limites variam bastante, indo de cerca de 130% a 200% conforme o modelo. No Soffcal, o padrão é 30% de saturação, editável pelo usuário, e essa edição altera a potência mínima de inversor indicada no resultado.

Introdução

Poucos conceitos de dimensionamento geram tanta dúvida quanto a saturação do inversor. O nome assusta: "sobrecarga", "overload", "saturação" soam como problema, como forçar o equipamento além do que ele suporta. Muitos integradores iniciantes evitam por medo de queimar o inversor ou perder garantia, e acabam superdimensionando o inversor sem necessidade, gastando mais e gerando menos.

A verdade técnica é o contrário. Instalar mais painel do que a potência do inversor, dentro do limite do fabricante, é prática consolidada e recomendada, porque aproveita melhor o inversor e aumenta a energia gerada ao longo do ano. O que parece sobrecarga é, na verdade, otimização.

Este artigo explica o que é a saturação, por que ela tem tantos nomes, como ela afeta a geração, o que é o clipping e quando ele começa a doer, por que cada fabricante trabalha com um limite diferente, e como o Soffcal trata isso no cálculo. O objetivo é o integrador dimensionar com confiança, nem tímido demais, nem agressivo demais.

O que é saturação e seus vários nomes

Antes de tudo, alinhar o vocabulário, porque a mesma coisa aparece escrita de formas diferentes e isso confunde.

Saturação do inversor é a relação entre a potência dos painéis e a potência do inversor, quando a primeira é maior que a segunda. Se um inversor de 5 kW recebe 6,5 kWp de painéis, há uma saturação de 30%. Os nomes que você vai encontrar para o mesmo conceito:

• Oversizing: o termo em inglês mais comum, "sobredimensionar" o arranjo em relação ao inversor.
• Overload / sobrecarga: enfatiza que o inversor recebe mais potência potencial do que a nominal.
• Saturação: nome popular no Brasil, dá a ideia de "encher" o inversor.
• Sobredimensionamento CC/CA ou relação DC/AC: a forma técnica, a razão entre a potência CC dos painéis e a potência CA do inversor. Um sistema com 6,5 kWp e inversor de 5 kW tem relação DC/AC de 1,3.
• FDI (fator de dimensionamento do inversor): muito usado no Brasil, é o inverso do oversizing. FDI é a potência do inversor dividida pela potência dos painéis. No exemplo, 5 dividido por 6,5 dá um FDI de cerca de 0,77. Quanto menor o FDI, maior a saturação. Guardado isso, o resto do artigo usa "saturação" e "oversizing" como os termos principais, mas todos apontam para a mesma ideia: painel a mais para um dado inversor.

Por que sobredimensionar aumenta a geração

Aqui está o ponto que parece contraintuitivo e é o coração do assunto. Como pode instalar painel além da potência do inversor gerar mais energia, e não menos?

A resposta está em como a potência do painel é medida. A potência nominal em Wp é obtida em condições padrão de teste (STC): irradiância de 1.000 W/m², temperatura de célula de 25 graus e um valor específico de massa de ar. Essas condições raramente acontecem juntas no telhado real. Na prática, o painel gera abaixo da sua potência nominal na maior parte do tempo, por causa da temperatura alta que reduz a eficiência, da irradiância que só chega perto do máximo poucas horas por dia, da poeira, da inclinação e do envelhecimento.

Ou seja, um arranjo de 6,5 kWp quase nunca entrega 6,5 kW. Na maior parte do dia, entrega bem menos. Se o inversor fosse de 6,5 kW para casar exatamente, ele passaria o dia inteiro operando numa fração da sua capacidade, subutilizado, e o sistema geraria pouco de manhã e à tarde.

Ao usar um inversor menor, de 5 kW, para esse mesmo arranjo, acontece o efeito desejado: nos períodos de sol fraco, manhã e tarde, o arranjo maior entrega mais potência do que entregaria um arranjo pequeno, e o inversor de 5 kW consegue processar essa energia extra. A curva de geração fica mais "larga", com mais energia nas pontas do dia. É esse alargamento que aumenta a energia total gerada ao longo do ano.

Em resumo: os painéis raramente atingem o pico, então dá para colocar mais deles sem que o inversor precise dar conta do pico teórico o tempo todo. A saturação transforma capacidade ociosa do inversor em energia aproveitada.

O clipping: o outro lado da moeda

Existe um custo, e ele se chama clipping, também dito ceifamento. É a única desvantagem da saturação, e precisa ser entendido para dimensionar certo.

Nos poucos momentos de máxima geração, tipicamente as horas centrais de um dia muito ensolarado e frio, o arranjo saturado pode de fato produzir mais potência do que o inversor consegue converter. Quando isso acontece, o inversor "ceifa" o excedente: ele limita a saída na sua potência máxima e simplesmente não aproveita o que passa disso. No gráfico da geração, é como se o topo da curva, que seria um pico, fosse cortado reto na linha da potência do inversor. Essa energia cortada é a perda por clipping.

A pergunta que decide o dimensionamento é: o ganho do alargamento da curva compensa a perda do topo ceifado? Na grande maioria dos casos bem dimensionados, sim, e com folga. Estudos do setor mostram números eloquentes: um sistema que aumentou o arranjo de 26,4 kWp para 35,64 kWp sobre um inversor de 26,4 kW elevou a geração anual em cerca de 35%, enquanto a perda por clipping ficou em apenas 0,34%. A troca é altamente favorável: ganha-se muito no alargamento, perde-se pouco no ceifamento.

O clipping só se torna um problema quando a saturação é exagerada, muito além do que o fabricante recomenda. Aí o topo cortado cresce, a perda vira relevante, e o sistema desperdiça energia de verdade. Por isso a saturação tem um ponto ótimo: sobredimensionar é bom até o limite em que o clipping ainda é pequeno; passar disso é jogar energia fora.

Um fator que muda essa conta é a orientação do telhado. Em telhado voltado ao norte, com um pico de geração alto e concentrado, o clipping aparece mais cedo. Em telhado leste-oeste, a geração é mais espalhada ao longo do dia, o pico é mais baixo, e dá para saturar mais sem clipping relevante, às vezes com perdas na casa de frações de 1% mesmo com saturação alta. A orientação, portanto, influencia quanto de saturação faz sentido.

Por que cada fabricante trabalha com um limite diferente

Não existe um número único de saturação máxima, porque o limite é definido por cada fabricante para cada modelo de inversor, e eles variam bastante.

O limite existe por duas razões físicas. A primeira é a corrente de entrada: cada MPPT do inversor suporta uma corrente máxima, e painel demais pode ultrapassá-la. A segunda é a capacidade térmica e eletrônica do inversor de operar em clipping: ficar limitando potência gera calor, e o inversor precisa ser projetado para sustentar isso sem degradar nem perder vida útil.

Por isso os fabricantes especificam, no datasheet, a potência CC máxima que o inversor aceita e a saturação máxima permitida. E os valores são bem diferentes entre marcas e modelos: há inversores que aceitam relação DC/AC de 1,3, ou seja, 30% de saturação, e há modelos, sobretudo híbridos e voltados a telhados difíceis, que aceitam 1,5 (50%) e até 2,0, ou seja, 100% de saturação, o dobro de painel em relação à potência do inversor. Alguns modelos de alta potência chegam a declarar relação DC/AC de até 200%.

Isso tem consequências práticas que o integrador não pode ignorar. Primeiro, o limite tem que ser verificado no datasheet do modelo específico, não presumido. Segundo, ultrapassar o limite do fabricante pode fazer o inversor parar por proteção, reduzir sua vida útil ou anular a garantia, então a saturação agressiva só é válida quando o modelo a permite oficialmente. Terceiro, um inversor que aceita saturação alta dá mais liberdade de projeto, o que é um critério de escolha do equipamento, não só a potência nominal.

A regra: saturar é ótimo, mas dentro do que o fabricante daquele inversor autoriza. O número certo é o do datasheet, não uma regra de bolso genérica.

Quando usar mais e quando usar menos saturação

A saturação ideal não é fixa, depende do projeto. Alguns critérios práticos.

Use mais saturação quando: o telhado tem orientação leste-oeste ou desfavorável, que espalha a geração e reduz o pico, tolerando mais painel sem clipping; a irradiância local é menor, com menos dias de pico intenso; o cliente quer maximizar a energia anual e o espaço de telhado permite mais painéis; e o inversor escolhido declara aceitar saturação alta. Nesses casos, uma saturação maior aproveita melhor o inversor e aumenta a geração.

Use menos saturação quando: o telhado é voltado ao norte com pico alto e concentrado, onde o clipping aparece cedo; a irradiância local é alta, com muitos dias de sol forte; o inversor tem limite baixo de saturação no datasheet; ou o projeto prioriza não desperdiçar nenhum pico, como em casos de tarifa muito favorável à injeção. Aqui, saturar demais só aumentaria o clipping sem retorno.

O ponto de equilíbrio típico do mercado brasileiro fica em torno de 20% a 35% de saturação para telhados favoráveis, podendo subir bastante em orientações difíceis e com inversores que permitem. Mas o número exato sempre nasce do cruzamento entre a orientação, a irradiância local e o limite do inversor, e é isso que um bom dimensionamento calcula.

Como o Soffcal trata a saturação

No Soffcal, a saturação do inversor é um parâmetro do cálculo, e isso dá controle ao integrador sobre esse ajuste fino.

A plataforma trabalha com um padrão de 30% de saturação, um valor equilibrado que atende bem a maioria dos projetos residenciais e comerciais em condições típicas. Com esse padrão, ao dimensionar o sistema, o Soffcal já considera que o inversor pode ser adequadamente menor que a potência dos painéis, o que resulta em uma indicação de potência mínima de inversor coerente com a boa prática de oversizing, sem superdimensionar o equipamento à toa.

O ponto importante é que esse valor é editável. O usuário pode alterar a saturação conforme o projeto: aumentá-la, se o telhado é leste-oeste ou o inversor escolhido permite mais, ou reduzi-la, se o caso pede um inversor mais folgado. E essa edição não é cosmética: a saturação definida influencia diretamente o valor da potência mínima do inversor indicada nos resultados. Aumentar a saturação reduz a potência mínima de inversor calculada, porque assume-se mais painel por kW de inversor; reduzir a saturação eleva a potência mínima, porque o inversor passa a acompanhar mais de perto a potência dos painéis.

Na prática, isso significa que o integrador ajusta a saturação no Soffcal de acordo com a orientação do telhado, a irradiância e o inversor que pretende usar, e a plataforma recalcula a potência mínima de inversor coerente com essa escolha. O dimensionamento deixa de ser um número fixo e passa a refletir a decisão técnica de projeto sobre o oversizing.

Perguntas frequentes

O que é saturação de inversor?

É instalar uma potência de painéis (em Wp) maior que a potência nominal do inversor. Também chamada de oversizing, overload, sobrecarga ou sobredimensionamento CC/CA. Um inversor de 5 kW com 6,5 kWp de painéis tem 30% de saturação. Dentro do limite do fabricante, é prática recomendada, porque aumenta a geração de energia ao longo do ano.

Saturar o inversor aumenta ou diminui a geração?

Aumenta, na medida certa. Como os painéis raramente atingem a potência nominal, um inversor um pouco menor aproveita melhor a geração de manhã e à tarde, alargando a curva e elevando a energia anual. Só nos picos de dias muito ensolarados o inversor limita a saída (clipping), mas essa perda costuma ser bem menor que o ganho.

O que é clipping?

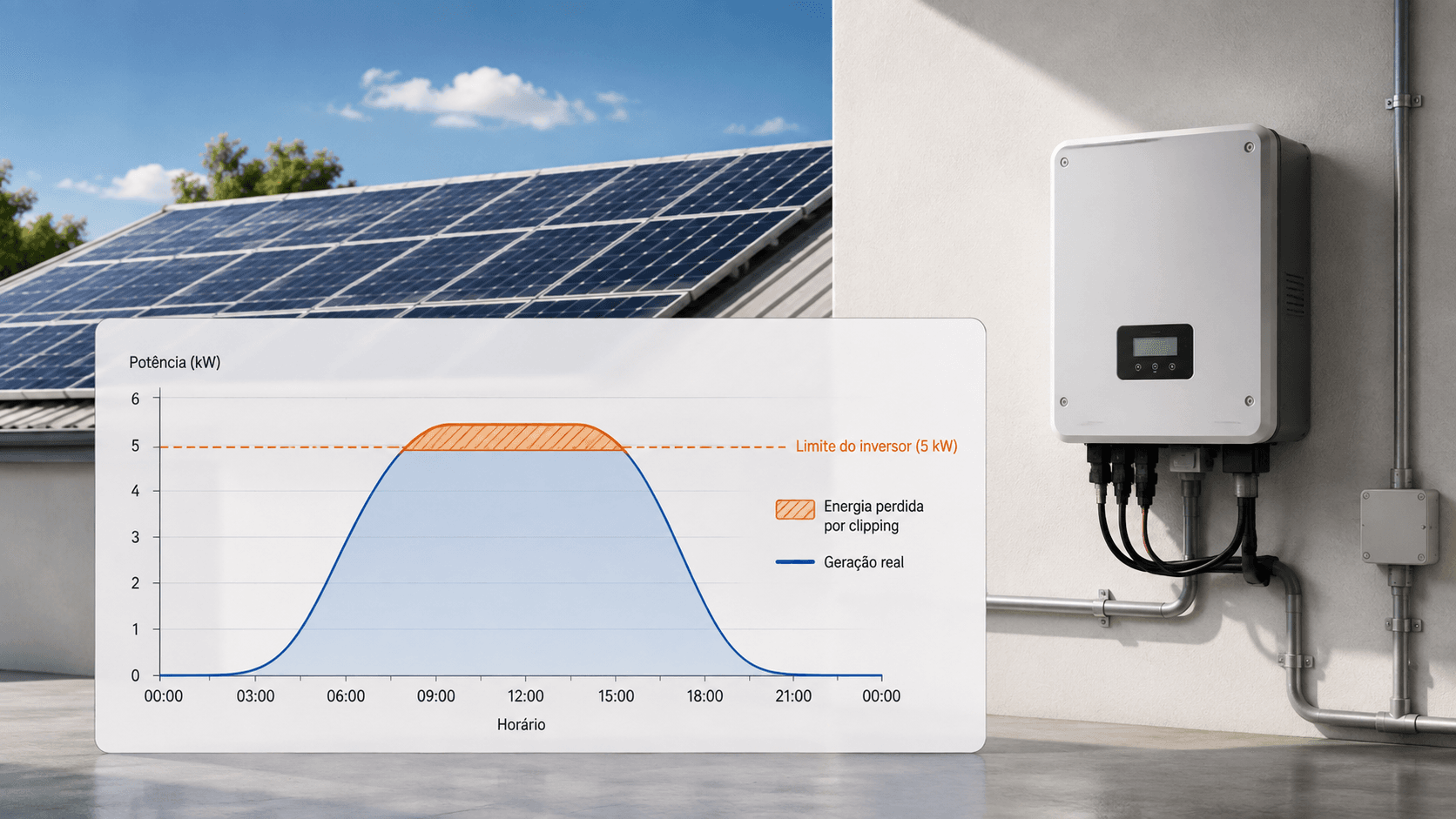

É o corte da geração no pico. Nos momentos de máxima produção, o arranjo saturado pode gerar mais do que o inversor converte, e o inversor limita a saída na sua potência máxima, desperdiçando o excedente. No gráfico, é o topo da curva de geração cortado reto. Em sistemas bem dimensionados, a perda por clipping é pequena, muitas vezes abaixo de 1% ao ano.

Qual o limite de saturação de um inversor?

Depende do fabricante e do modelo. Os limites variam bastante, indo de cerca de 130% (relação DC/AC de 1,3) a 150% e, em alguns modelos, até 200%, o dobro de painel em relação ao inversor. O valor correto está no datasheet do inversor. Ultrapassar o limite do fabricante pode fazer o inversor parar por proteção, reduzir a vida útil ou anular a garantia.

Qual a diferença entre FDI e oversizing?

São inversos um do outro. O oversizing é a relação entre a potência dos painéis e a do inversor (quanto maior, mais painel). O FDI, fator de dimensionamento do inversor, é a potência do inversor dividida pela dos painéis (quanto menor, mais saturação). Um sistema com FDI de 0,77 tem cerca de 30% de oversizing. São duas formas de expressar a mesma relação.

Qual saturação usar no dimensionamento?

Depende da orientação do telhado, da irradiância local e do limite do inversor. Telhados leste-oeste e locais de irradiância menor toleram mais saturação sem clipping; telhados ao norte com pico alto pedem menos. A faixa comum fica entre 20% e 35% para telhados favoráveis, subindo em orientações difíceis com inversores que permitem. No Soffcal, o padrão é 30% e pode ser editado conforme o projeto.

Conclusão

Saturação do inversor, sob todos os seus nomes, oversizing, overload, FDI, sobredimensionamento CC/CA, não é forçar o equipamento, é otimizá-lo. Como o painel quase nunca entrega sua potência de teste, um inversor um pouco menor aproveita melhor a energia do dia inteiro e gera mais ao longo do ano. O clipping, o corte no pico, é o custo dessa escolha, e em projeto bem feito ele é pequeno diante do ganho.

O que separa o bom dimensionamento é respeitar o limite do fabricante, que varia de modelo para modelo e pode ir de 30% a 100% ou mais, e ajustar a saturação à orientação do telhado e à irradiância do local. Não existe número mágico único; existe o número certo para cada projeto.

No Soffcal, isso é um parâmetro sob controle do integrador: o padrão de 30% atende a maioria dos casos, e a edição desse valor recalcula a potência mínima de inversor indicada, refletindo a decisão de projeto. Dimensione o sistema, ajuste a saturação ao telhado e ao inversor escolhido, e chegue à potência de inversor que entrega o melhor equilíbrio entre geração e custo.
